48-MHz-CMOS-oscillator

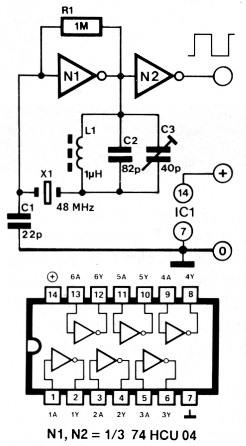

Kristal-oscillatoren met digitale poorten draaien in het algemeen niet op frekwenties boven 30 MHz, omdat de daarvoor benodigde kristallen niet op de grondtoon mogen oscilleren. In de hier getekende schakeling wordt het kristal gedwongen om op een boventoon te oscilleren (de derde) door in serie met het kristal een parallelkring op te nemen die is afgestemd op de grondtoon (16 MHz). Voor digitale toepassingen kan het uitgangssignaal van N1 worden opgepoetst met een tweede inverter. Deze schakeling kan alleen naar behoren werken als u gebruik maakt van ongebufferde CMOS. Met poorten uit de HCU-familie kunt u frekwenties verwerken tot circa 60 MHz.
