Dendervrije autorepeattoets

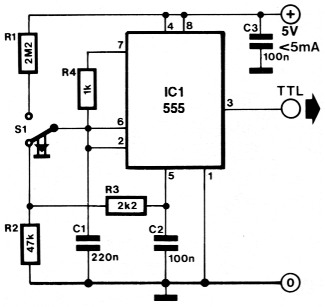

Figuur 1.
Het komt wel eens voor dat men in een schakeling een toets nodig heeft die pulsen geeft zolang ze ingedrukt wordt. Hier is zo'n pulsgever gerealiseerd met behulp van een 555. Aan de uitgang zijn de pulsen op TTL-nivo beschikbaar.
Er is gebruik gemaakt van een druktoets met een wisselkontakt dat in de ruststand is verbonden met R2 en in de werkstand met R1. Pen 5 van het IC levert een (referentie-)spanning ter grootte van 2/3 van de voedingsspanving. In de uitgangssituatie wordt C1 vanuit pen 5 via spanningsdeler R3/R2 geladen tot een waarde die iets lager is dan 2/3 Ub. Als de toets wordt ingedrukt, zal Cl zich verder kunnen opladen via R1. De bovenste komparator-drempel (die ook op 2/3 Ub ligt) wordt praktisch meteen overschreden en de als astabiele multivibrator geschakelde timer kan nu pulsen gaan produceren. Zolang de toets ingedrukt wordt, zal de 555 pulsen blijven geven. De puls-frekwentie is afhankelijk van de waarde van R4 en Cl. Laat men de toets los, dan stabiliseert de spanning over Cl weer tot een waarde die net onder 2/3 Ub ligt en de timer stopt met oscilleren.
