Universeel 50-Hz-notch-filter
Sinds Texas Instruments bij de fabrikage van operationele versterkers gebruik maakt van de zogenaamde LinCMOS-technologie, zijn veel nieuwe en interessante opamp-IC's op de markt verschenen. De populairste versterker die in deze technologie vervaardigd wordt, is zonder twijfel de TLC271. Minder bekend, maar absoluut niet minder interessant, is de low-noise precision operational amplifier TLC2201. Naast een voor FETopamps laag ruisgetal van 18 nV/ 1/Hz bij een frekwentie van 10 Hz heeft dit IC ook zeer goede DC-eigenschappen. De JFET-ingangen van deze versterker leveren namelijk een offset-spanning van slechts 100 µV, de temperatuurkoëfficient bedraagt 0,5 µV/ K.

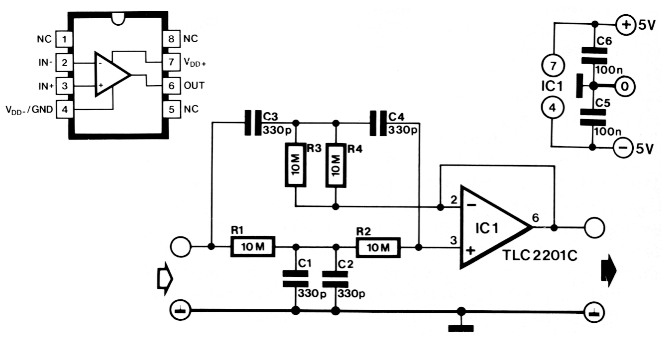

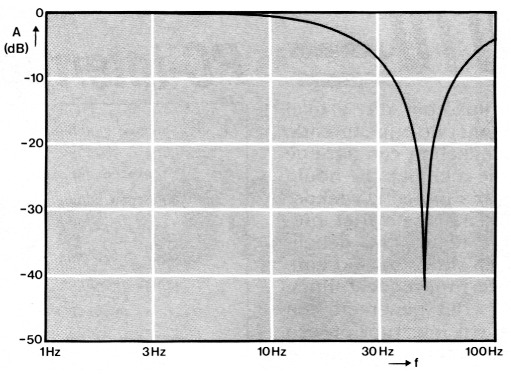

Tot nu toe waren deze specifikaties alleen mogelijk bij versterkers met bipolaire ingangen. De verkregen kombinatie van goede statische eigenschappen, een lage ruis en een common-mode-bereik dat zich uitstrekt tot de negatieve voedingsspanning maken dit IC zeer geschikt voor applikaties waarin signaalkonditionering bij hoge bron-impedantie centraal staat. Een voorbeeld daarvan is het hier beschreven 50-liz-notch-filter met een maximale demping van circa 40 dB. Dankzij de hoge ingangsimpedantie kan deze schakeling met relatief kleine kapaciteiten en hoogohmige weerstanden opgezet worden. Vanwege de gunstige gelijkspanningseigenschappen is het notch-filter ook geschikt als buffer voor DC- of zeer laag-frekwente signalen. De voeding voor de schakeling moet ±5 V bedragen, de opgenomen stroom is 1,5 mA.
