Statische DC/DC-konverter

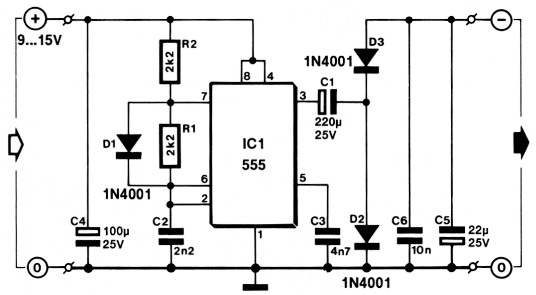

Met behulp van een 555-timer en enkele passieve komponenten kan een omvormertje gemaakt worden dat een negatieve spanning van circa 12 V levert bij een stroom van enkele milliampères.
De 555 werkt hier als astabiele multivibrator, waarbij de frekwentie circa 125 kHz bedraagt. C1, D2, C5 en D3 vormen samen een kaskade-schakeling die een negatieve gelijkspanning opwekt. Aangezien de ontwerper bij deze schakeling geen gebruik wilde maken van een trafo of spoel, is het rendement van de omvormer vrij laag, maximaal 16% (bij een uitgangsstroom van 20 mA). Voor batterijgevoede apparaten die een negatieve spanning nodig hebben waaruit slechts een paar mA's worden getrokken, is dat echter niet zo'n bezwaar. Zonder belasting is de stroomopname van de schakeling zo'n 15 mA, daar moet dus wel rekening mee worden gehouden.
De negatieve uitgangsspanning bevat een rimpel van circa 0,6 Vtt. Men kan deze rimpel wegwerken en de uitgangsspanning stabiliseren met behulp van een weerstand/zenerdiode-kombinatie of een low-drop-stabilisator aan de negatieve-spanning-uitgang.
| Belasting (Ω) | -Uuit (V) | Iuit (mA) | Ivoeding (mA) | rendement (%) |
|---|---|---|---|---|
| - | 14,3 | - | 15 | 0 |
| 15 k | 12,7 | 0,85 | 17,8 | 4 |
| 1 k | 10,5 | 10,5 | 53,8 | 14 |
| 680 | 10 | 14,7 | 65,5 | 15 |
| 400 | 9 | 22,5 | 85,4 | 16 |
| 330 | 7,5 | 22,7 | 105 | 11 |
Amrit Bir Tiwana.
