HCT-kristaloscillator

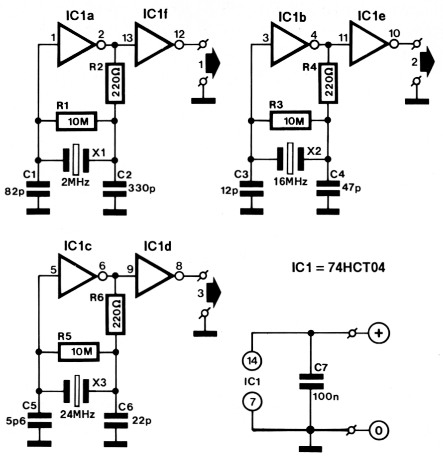

De grote snelheid, het minimale energieverbruik en de goed gedefinieerde schakelnivo's maken HCT-inverters bijzonder geschikt voor het bouwen van een kristaloscillator met een uitgangssignaal op TTL-nivo. Zoals uit deze schakeling blijkt is het met een 74HCT04 probleemloos mogelijk drie onafhankelijke kristaloscillatoren te bouwen met signaalfrekwenties van respektievelijk 2, 16 en 24 MHz. liet enige verschil tussen de drie schakelingen is - behalve het kristal - de kapaciteit die rond het kristal geschakeld is. De kristallen in deze oscillatoren werken allemaal op hun grondtoon; kristallen die gebruik maken van een overtone kunnen hier niet toegepast worden.
Het zelf dimensioneren van een oscillator die met een andere kristalfrekwentie werkt, is vrij eenvoudig. Als men uitgaat van een kristalfrekwentie fo, dan geldt:

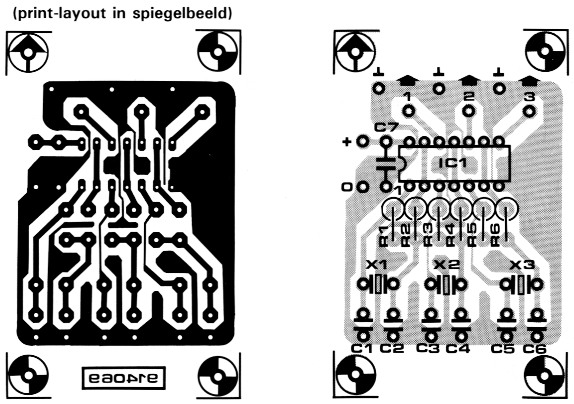

| R1,R3,R5 | 10 M |
| R2,R4,R6 | 220 Ω |
| C1 | 82 p |
| C2 | 330 p |
| C3 | 12 p |
| C4 | 47 p |
| C5 | 5p6 |
| C6 | 22 p |
| C7 | 100 n |
| IC1 | 74HCT04 |
| X1 | kristal 2 MHz |
| X2 | kristal 16 MHz |
| X3 | kristal 24 MHz |
C2 = 723 / fo pF
C1 = C2 / 4 pF
De frekwentie fo wordt hierbij opgeven in MHz; deze mag niet hoger zijn dan 30 MHz. Voor hoogohmige 1-MHz-kristallen geldt:
C1 = C2 / 10.
Worden van de schakeling niet alle drie de oscillatoren gebruikt, dan is het belangrijk dat bij de ongebruikte poortjes de kondensatoren C1, C3 en/of C5 vervangen worden door een draadbrugje. Het ingangsnivo van de eerste inverter is dan gedefinieerd, waardoor spontane oscillaties onmogelijk gemaakt worden.
