Precisie-gelijkrichter

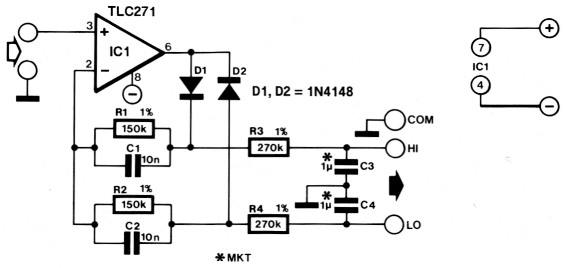

Dit eenvoudige schakelingetje met een enkele opamp vormt een gelijkrichter-voorzet voor digitale voltmeter-modules. Omdat de opamp als niet-inverterende versterker is geschakeld, kan de schakeling zonder problemen op een hoogohmige spanningsdeler worden aangesloten. Een ander voordeel is dat deze schakeling geen last heeft van de offset-spanning van de opamp. De versterking van de schakeling is 2R1/R3 als R1 = R2 en R3 = R4. Met de aangegeven waarden is de versterking vrij precies 1,11, oftewel de vormfaktor van een sinus. De uitgangsspanning (gemeten tussen de Hi en de Lo-aansluiting) is dus gelijk aan de effektieve waarde van een sinusvormige ingangsspanning.
Een eventuele gelijkspanningskomponent in het ingangssignaal wordt net als de offsetspanning van de opamp niet meegerekend. De kondensatoren C1 en C2 zijn niet per se nodig. Ze verbeteren (zo nodig) de respons en het gedrag van de schakeling bij hoge frekwenties. De kondensatoren C3 en C4 bepalen samen met R3 en R4 het gedrag van de schakeling bij lage frekwenties. Met de aangegeven waarden heeft de hele schakeling een bandbreedte - waarbinnen de nauwkeurigheid 1% bedraagt - van 25 Hz tot 20 kHz. De schakeling wordt gevoed vanuit de 9-V-batterij die ook de voltmeter-module van energie voorziet. De massa van de schakeling wordt verbonden met de common-aansluiting van de module. Deze ligt gewoonlijk 2,8 V onder de plus-potentiaal. Als volle-schaalwaarde moet u 200 mV aanhouden.
R. Shankar.
