Kunstmatige spoel van 1 kH
Met behulp van opamps is het goed mogelijk om het gedrag van een spoel na te bootsen. Deze schakeling is ontwikkeld voor een inductie van 1000 H met een zeer hoge Q-faktor. Het is daarmee mogelijk om een trillingskring met een resonantiefrequentie onder 1 Hz te maken. Het gedrag van zo'n kring kan met behulp van normale wijzerinstrumenten in 'real time' worden bestudeerd. Ook toepassing in bijzondere filters behoort tot de mogelijkheden.

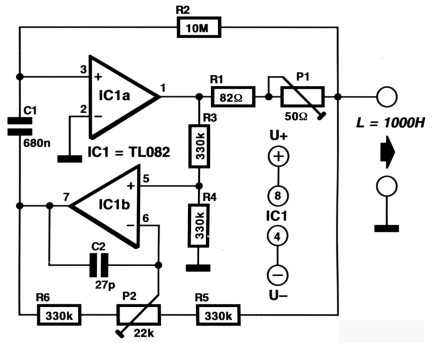

Opamp 1 werkt als integrator, opamp 2 als verschilversterker. De uitgangsspanning van opamp 2 is gelijk aan de spanning over R1 en P1 en dus evenredig met de uitgangsstroom. Deze spanning wordt door opamp 1, C1 en R2 gedifferentieerd. Alles bij elkaar genomen gedraagt deze schakeling (ook wel gyrator genoemd) zich als een inductie waarvan de waarde met P1 kan worden ingesteld. Met P2 wordt de symmetrie van de verschilversterker ingesteld en daarmee tevens de stabiliteit ofwel Qfactor van de schakeling/spoel.
Burkhard Kainka.
