Ruisarme microfoonversterker

Fig 1

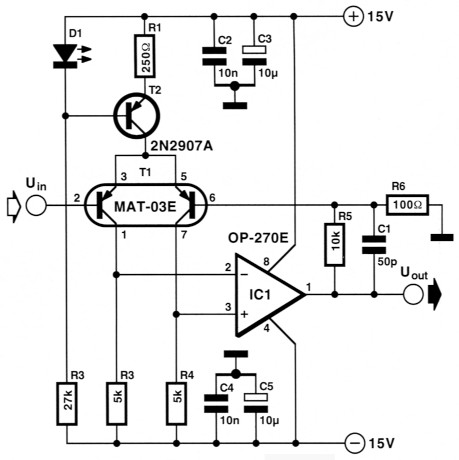

Voor standaard lijningangen is het signaal van een microfoon te zwak. Toch ontbreekt op de meeste geluidsinstallaties een speciale microfooningang. Speciaal voor degenen die op hun hifi-installatie een microfoon willen aansluiten, is deze ruisarme gelijkspanningsgekoppelde microfoonversterker een uitkomst. Zoals in het schema te zien is, hoeft een goede schakeling bepaald niet complex te zijn. Met behulp van T1, een dubbele ruisarme transistor van het type MAT-03E, is een verschilversterker opgezet. De combinatie van T2 en LED D1 vormt een constante-stroombron voor de ingangstrap. Een ruisarme opamp van het type OP-270E versterkt het verschilsignaal dat op de collectoren van de dubbeltransistor te vin-den is. Het resultaat is een analoog signaal op lijnniveau. De bandbreedte van de versterker loopt van 1 Hz tot 20 kHz. Binnen het audiobereik van 20 Hz tot 20 kHz bedraagt de vervorming minder dan 0,005%. Aangezien van de OP-270E maar de helft gebruikt wordt, kan bij een stereo-uitvoering de overgebleven opamp in de andere trap verwerkt worden.

De versterker kan gevoed worden met een gestabiliseerde symmetrische spanning van ±12...15 V. In veel versterkers zal zo'n voedingsspanning al aanwezig zijn.
