Programmeerbare verzwakker
Dm het niveau van HF-signalen met een gewenste vaarde te dempen, is een HF-verzwakker nodig. Joor deze taak bestaan lineair instelbare verzwakcers met speciale diodes (PIN-diodes), die echter een )mvangrijke stuurschakeling vereisen.
Het is eenvoudiger om een geintegreerde verzwakcer te gebruiken, waarbij de mate van demping in stappen kan worden ingesteld. De RF 2420 is zo'n ;eintegreerde verzwakker. Opgebouwd in GaAsechniek (Gallium-Arsenide) heeft deze multitraps nonolithische programmeerbare verzwakker een werkgebied van DC tot 950 MHz. Daarmee is hij bijvoorbeeld als verzwakker van kabel-TV-signalen toe te passen. De RF 2420 biedt een in stappen van 2 dB instelbare verzwakking tussen 0 en 44 dB. Daar noet een ingangsverlies van 4 dB (typ.) bij worden opgeteld. Deze basisdemping is de minimale verzwakking bij een ingestelde demping van 0 dB en Komt dus bovenop de demping van de met 5 TTL-ingangen uitgeruste omschakelbare verzwakkers 1 dB, 2 dB, 4 dB, 8 dB, 10 dB en 20 dB. Daarbij wordt ?en nauwkeurigheid van circa 1 dB gehaald (0,5 dB voor de 2-dB-stand).
De stuursignalen dienen een laag-niveau van maximaal 0,3 V en een hoog-niveau van minimaal 2,5 V aan te bieden. De voeding van de RF 2420 kan tussen +3 V en +6 V liggen, bij een stroomverbruik van circa 4 mA. Energiereductie s mogelijk door de gemeenschappelijke VDD-pennen spanningsvrij te maken. Het stroomverbruik wordt dan met een factor 10 gereduceerd.

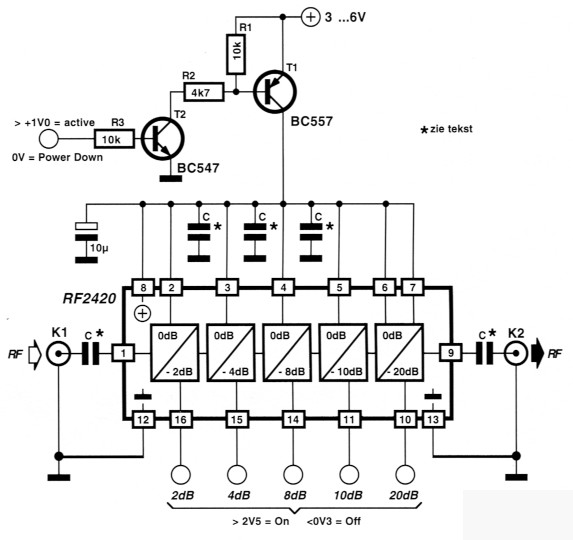

Het schema laat zien dat verder slechts externe ontkoppelconlensatoren nodig zijn om de schakeling op te bouwen. Deze ontkoppelcondensatoren bepalen de onderkant van het frequentiegebied. Onderstaande tabel geeft enkele voorbeeld-waarden. In- en uitgang zijn op 50 Ω aangepast, maar met 75-Ω-kabels treedt slechts geringe reflectie op.
| f | C |
|---|---|
| ≥ 1 MHz | 10 nF |
| ≥ 10 MHz | 1 nF |
| ≥ 100 MHz | 100 pF |
De RF 2420 wordt in een 16- polige SMD-behuizing geleverd. De specificaties zijn te vinden op www.rfmd.com.
Gregor Kleine.
