DC/DC-convertor
Deze 12-V-naar-24-V-omzetter levert een vermogen van maximaal ongeveer 36 W bij een rendement van 90%. Afgezien van een moderne FET en een Schottky-diode zijn in de schakeling louter gangbare en goedkope onderdelen toegepast. Desondanks zijn de specificaties uitstekend:
| Rendement: | ±90% |
| Rimpelspanning: | max. 10 mV |
| Uitgangsstroom: | max. 1,5 A |
| Schakelfrequentie: | 40 kHz |
| Ingangspanning: | 12V |
| Uitgangsspanning: | 24 V gestabiliseerd |

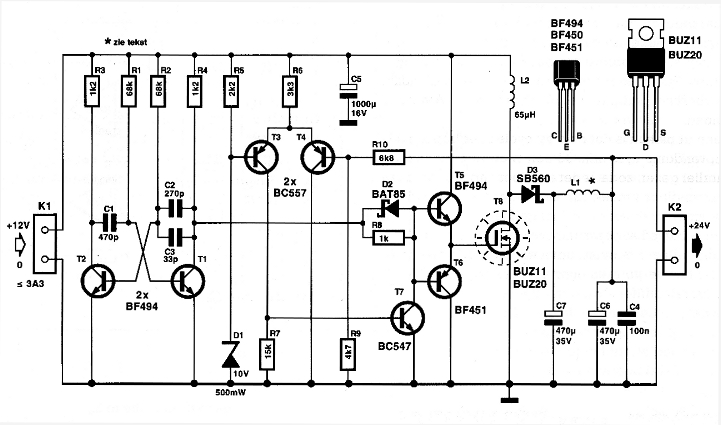

Als schakelelement is een snelle vermogensFET (T8) toegepast. Deze FET bezit een relatief hoge ingangscapaciteit en wordt snel in- en uitgeschakeld door een uit twee HF-transistoren bestaande push/pull-trap (T5/T6). Schottky-diode D2 versnelt het uitschakelen zelfs nog, iets dat in dit geval heel belangrijk is omdat we een zo hoog mogelijk rendement willen halen. Voor het benodigde schakelsignaal zorgt een simpele multivibrator die eveneens met twee HF-transistoren is opgebouwd (T1/T2). Verschilversterker T3/T4 is toegevoegd om de uitgangsspanning te stabiliseren op 24 V. L2 is een standaard 5-A-ontstoorspoel met een zelfinductie van 65 µH. L1 maakt deel uit van het uitgangsfilter dat HF-storingen moet elimineren. Het gaat hier om een luchtspoeI die men gemakkelijk zelf kan maken door 25 windingen 0,5 mm CuL rond een boor van 10 mm te wikkelen. Door het hoge rendement hoeft T8 niet meer dan ongeveer 3,6 W te dissiperen, zodat met een koellichaam van ongeveer 10 K/W kan worden volstaan. In de 12-V-voedingslijn moet bij voorkeur een snelle zekering van ca. 3,5 A worden opgenomen. Aangezien gebleken is dat de duty-cycle zeer bepalend is voor het rendement, is aan C2 een tweede condensator (C3) parallel gezet, zodat iedereen door variatie van deze extra capaciteit zelf makkelijk naar de optimale instelling kan zoeken. De overige componenten zijn absoluut niet kritisch. Voor L2 voldoet elke 5-A-ontstoorspoel, voor D3 elke 5 A Schottky-diode en voor T8 bijna elke vermogensMOSFET (BUZ10, BUZ20, BUZ100).
Onderdelen kijst
Weerstanden:
R1, R2 = 68k
R3, R4 = 1k2
R5 = 2k2
R6 = 3k3
R7 = 15 k
R8 = 1k
R9 = 4k7
R10 = 6k8
Condensatoren:
Cl = 470 p
C2 = 270 p
C3 = 33 p
C4 = 100 n
C5 = 1000 µF/16 V radiaal
C6, C7 = 470 µF/35 V radiaal
L1 = luchtspoel 25 wdgn 0,5 mm CuL, 10 mm diam.
L2 = 65 µH/5 A ontstoorspoel (ringkern)
D1 = zener 10 V/500 mW
D2 = BAT85
D3 = SB650 (PBYR745)
T1, T2, T5 = BF494
T3, T4 = BC557
T6 = BF450 (BF451)
T7 = BC547
T8 = BUZ11 (BUZ20)
Diversen:
K1 ,K2 = printkroonsteen, steek 5 mm
Koel plaat, bijv. ICK35SA

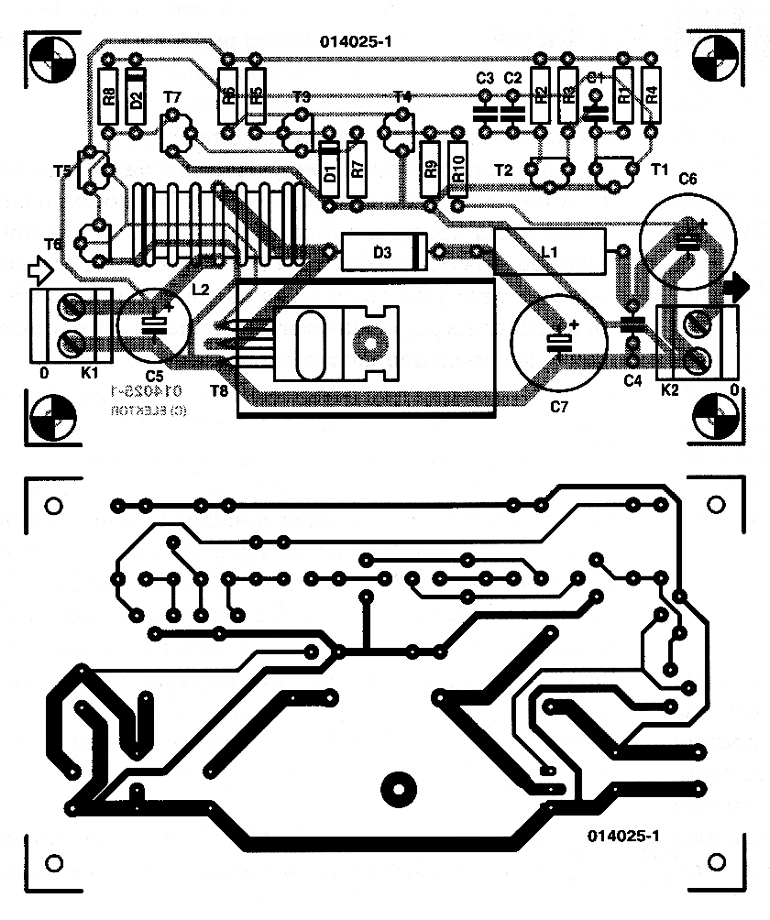

Print: EPS 014025-1
