Thyristorschakelaar

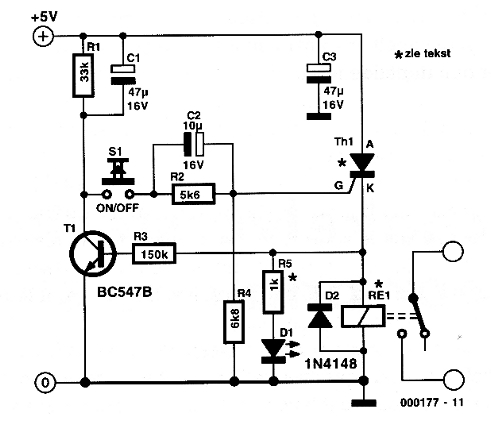

Om een thyristor te schakelen zijn meestal twee drukknoppen nodig, namelijk - men raadt het al - een voor inschakelen en de andere voor uitschakelen. Met de hier voorgestelde schakeling is echter ook een eenknopsbediening van de thyristor mogelijk. Als op S1 wordt gedrukt, dan krijgt de gate een positieve spanning en de thyristor gaat in geleiding. Hierdoor wordt het relais bekrachtigd, de LED gaat branden en de transistor komt in geleiding. Door dat laatste wordt C1 geladen, zodat bij de volgende druk op de knop de thyristor-gate met massa wordt verbonden in plaats van met een positieve spanning. De thyristor gaat hierdoor sperren. Eventuele contactdender van de drukknop wordt door C2 onderdrukt. De omschakeltijd bedraagt daardoor circa 0,5 s. Als thyristor kunnen typen uit de BRX- of BRY-serie worden gebruikt.
Het stroomverbruik van de thyristorschakelaar bedraagt ongeveer 12 mA (voedingsspanning +6 V) bij ingeschakelde toestand, uitgeschakeld niets (afgezien van wat lekstroom). Het voedingsspanningbereik is met +3...16 V tamelijk ruim. De serieweerstanden voor de LED en eventueel het 5 V-reed-relais (spoelweerstand van 600 Ω) moeten worden afgestemd op de te gebruiken voedingsspanning.
