Eenvoudige thyristortester

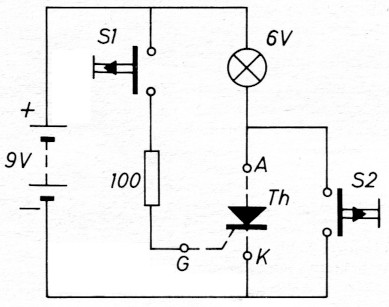

Een allereenvoudigste schakeling, waarmee van een thyristor het goed of fout kan worden bepaald, ziet u in het schema.
Bij het controleren van de thyristor wordt de onderstaande procedure gevolgd. Wanneer de thyristor volgens de in het schema gestippelde situatie is aangesloten, mag, indien we geen der schakelaars hebben ingedrukt, het lampje niet oplichten.
Wordt nu schakelaar S1, die evenals S2 van het terugverende type is, ingedrukt, dan zal het lampje gaan branden.
De thyristor is in geleiding gebracht en zal blijven geleiden, ook na loslaten van S1.
Dit komt doordat de stroom, die nu door de thyristor loopt, groter is dan de houdstroom van de thyristor.
Om de thyristor toch weer terug te brengen in spertoestand, zal de stroom door de thyristor eerst moeten dalen tot onder de houdstroom.
Dit valt het gemakkelijkst te verwezenlijken door de anode-katode-overgang kort te sluiten. Hiertoe is S2 over de thyristor aangebracht.
Wordt S2 ingedrukt, dan gaat de thyristor weer over in spertoestand en zal na loslaten van S2 de lamp doven.
Indien zich iets anders voordoet als hier beschreven, dan heeft de thyristor naar alle waarschijnlijkheid de geest gegeven en kan voor hem een laatste rustplaats worden opgezocht.
