50 Hz brom-ontvanger
Een 50 Hz brom-ontvanger wordt toegepast als tijdbasis in een klok of frequentieteller en kan ook als aanraakschakelaar gebruikt worden. Als bromontvanger kan een COSMOS NANDpoort CD4011 dienst doen met een stukje draad als antenne. Deze schakeling blijkt echter gevoelig voor influentie en kan dus afslaan door een grote ladingsverschuiving of storing in de omgeving.

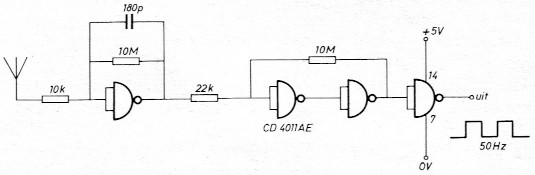

In fig. 1 wordt de poort door terugkopp eling in het lineaire bereik gebracht en is nu zeer stabiel ingesteld. Met C is ook een HF-terugkoppeling aangebracht om eventueel parasitair oscilleren to voorkomen. De versterker wordt gevolgd door een Schmitt-trigger waarmee een zuivere blokgolf gegenereerd wordt.
Fig. 1
Als aanraakschakelaar wordt als antenne een kleine geleider toegepast die bij nadering van een (niet geaarde) vinger tot op ca 2 cm reeds een voldoende spanning opvangt. Het stroomverbruik van deze schakeling is ca 500 µA en daalt tot ca 40 µA bij voluitsturing.
J.W.Richter
