Instrumentatie-versterker
De schakeling van figuur 1 is een nauwkeurige spanning naar stroom omzetter met verschilspanningsingangen en dito uitgang die door PMI wordt gebruikt voor het implementeren van een snelle instrumentatieversterker. De indrukwekkende prestaties blijken uit tabel 1.

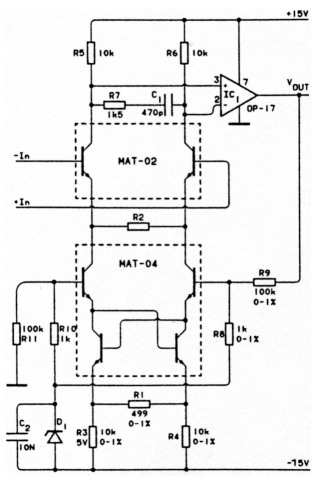

Fig. 1 Instrumentatieversterker met lage ruis volgens applicatiebericht AN-105 van PM1 met enkele kleine wijzigingen.
| Input noise | G=1000 | 1.2nV/Hz |
| Voltage density | G=100 | 3.6nV/Hz |
| G=10 | 30.0nV/Hz | |
| Bandwidth | G=500 | 400 kHz |
| G=100 | 1 MHz | |
| G=10 | 1.2 MHz | |
| Slew rate | 40V / µS | |
| Common mode rejection | G=1000 | 130 dB |
| Distortion | G=100 | 0.03% |
