Afgestemde versterker
De SL6140 van Plessey is een geïntegreerde breed band versterker met automatische versterkingsregeling en geeft 15 dB versterking bij 400 MHz in 50Ω,45 dB in 1 kΩ en zelfs 55dB met afgestemde ingang en uitgang. De automatische versterkingsregeling bedraagt 75 dB. Figuur 1 geeft de schakeling, waarbij een afgestemde parallelkring over de verschilspanningsingangen is geplaatst. Het ingangssignaal is capacitief met een ingang gekoppeld; de andere ingang is ontkoppeld. Door het afstemmen van de uitgangskring levert de schakeling een versterking van 35.

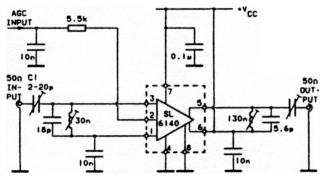

Fig. 1 Afstemmen en aanpassen van ingangen en uitgangen vergroot de versterking - hier is de vermogensversterking 35 dB bij 100 MHz.
