Modulatie-indicator met germaniumdiode

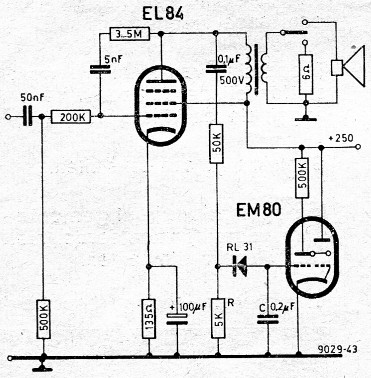

Siemens ontwikkelde de nevenstaande schakeling met magisch oog EM80 voor indicatie van de uitsturing van versterkers of bandspelers.
De condensator C levert een vertraging, zodat de sturing afleesbaar wordt.
De weerstand R moet worden ingesteld op de gewenste modulatiegrens.
