Parac / interlink
Deze kabels verbinden PC's met elkaar via een parallelle verbinding waardoor een hogere data doorstroomsnelheid mogelijk is. Aan beide einde van deze kabels zijn male D-sub 25 stekkers gemonteerd. Deze hebben een afwijkende aansluiting ten opzichte van de kabels die switch boxen op PC's en printers aansluiten.
Parac-kabel
Parac is een client-server programma dat data tussen twee PC's kan verwerken. De interface is een twee koloms scherm en lijkt op Norton-commander. Dit programma wordt op beide machines gestart, waarbij op een machine de ontvangmode wordt gestart en de ander de verzendmode.
| Data0 | 2 | ------> | 15 | Error |
| Data1 | 3 | ------> | 13 | Slct |
| Data2 | 4 | ------> | 12 | PE |
| Data3 | 5 | ------> | 10 | Ack |
| Strobe | 1 | ------> | 11 | Busy |
| Error | 15 | <------ | 2 | Data0 |
| Slct | 13 | <------ | 3 | Data1 |
| PE | 12 | <------ | 4 | Data2 |
| ACK | 10 | <------ | 5 | Data3 |
| Busy | 11 | <------ | 1 | Strobe |
| GND | 25 | ------- | 25 | GND |
Interlink-kabel
Interlink is een client-server programma dat de client PC de mogelijkheid biedt de schijven van de server als zijn eigen schijven te benaderen. Het programma wordt geleverd met MS-DOS 6.x.
Op de client wordt een devicedriver geïnstalleerd via config.sys die tijdens de bootcyclus probeert contact te krijgen met de server. Op de server wordt het server programma gestart op de commandline.
| Data0 | 2 | ------> | 15 | Error |
| Data1 | 3 | ------> | 13 | Slct |
| Data2 | 4 | ------> | 12 | PE |
| Data3 | 5 | ------> | 10 | Ack |
| Data4 | 6 | ------> | 11 | Busy |
| Error | 15 | <------ | 2 | Data0 |
| Slct | 13 | <------ | 3 | Data1 |
| PE | 12 | <------ | 4 | Data2 |
| ACK | 10 | <------ | 5 | Data3 |
| Busy | 11 | <------ | 6 | Data4 |
| GND | 25 | ------- | 25 | GND |

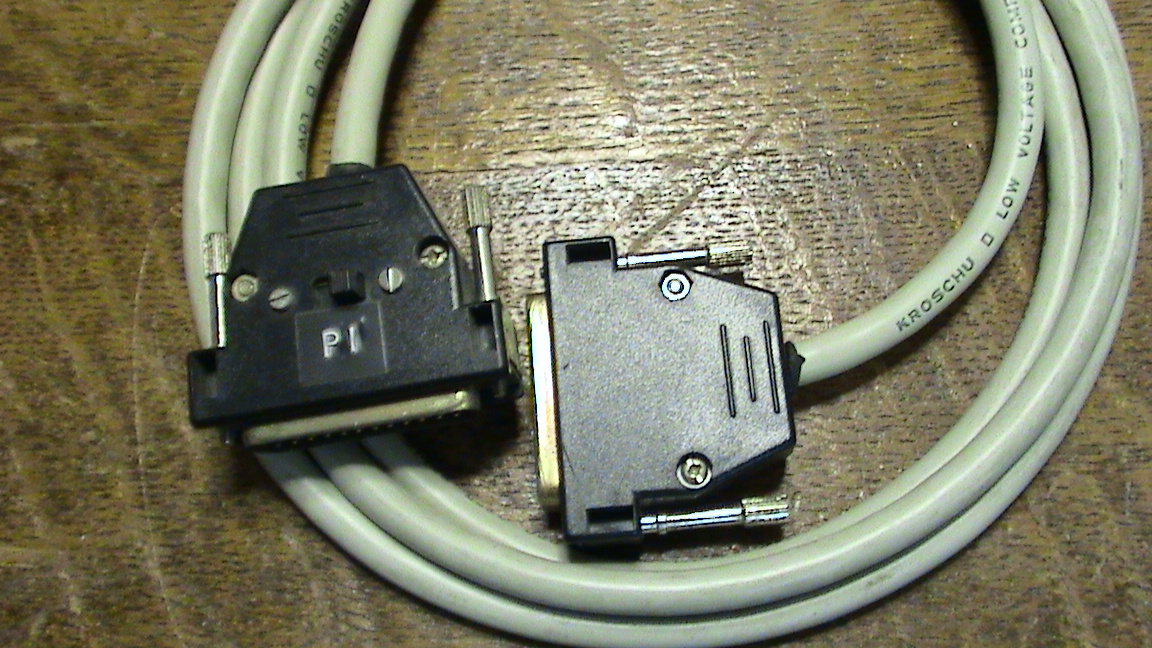

PI-kabel
Uit de bovenstaande tabellen blijkt dat het eenvoudig is om een omschakelbare kabel te maken met een 2 polige schakelaar. We monteren hiervoor een schuif exemplaar in een van de schalen aan een zijde van de kabel.
De schuifschakelaar is dubbelpolig uitgevoerd en zit in een van de stekers gemonteerd.
| Mode | |||||
|---|---|---|---|---|---|
| Parac | Interlink | Opmerkingen | |||
| Data0 | 2 | ------> | 15 | 15 | |
| Data1 | 3 | ------> | 13 | 13 | |
| Data2 | 4 | ------> | 12 | 12 | |
| Data3 | 5 | ------> | 10 | 10 | |
| Data4 | 6 | ------> | -- | 11 | Middencontact op pin 11. |
| Strobe | 1 | ------> | 11 | -- | |
| Error | 15 | <------ | 2 | 2 | |
| Slct | 13 | <------ | 3 | 3 | |
| PE | 12 | <------ | 4 | 4 | |
| ACK | 10 | <------ | 5 | 5 | |
| Busy | 11 | <------ | 6 | 1 | Middencontact op de kabel. |
| GND | 18-25 | ------- | 25 | 18-25 | |
Uit de tabel blijkt dat een 11 aderige afgeschermde kabel voldoet.
