XLR connectors

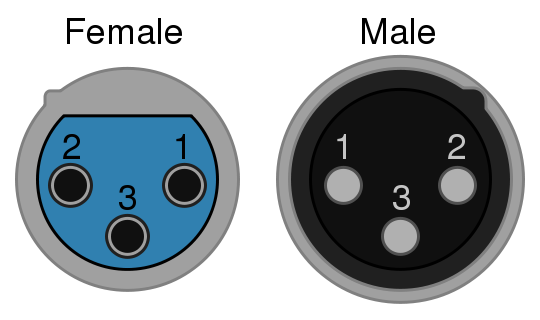

Pinnummers

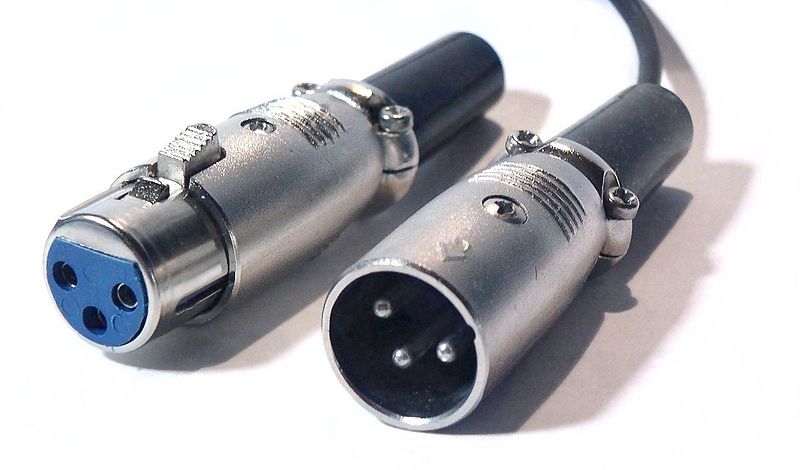

Het maken van een audiokabel is simpel. Aan eenzijde zit de mannelijke plug en aan de andere zijde de vrouwelijk plug. De kabel wordt symmetrisch gebruikt en bevat een aderpaar met afscherming.
Om de volgorde te onthouden is een ezelsbrug bedacht: Xternal, Live, Return, pen 1 2 3
Pin | Signaal | Phantoom voeding |
---|---|---|
1 | massa | - |
2 | + | + 48 V |
3 | - |

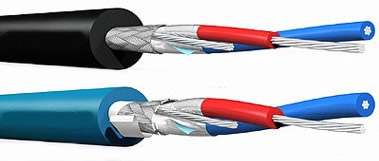

De rode ader wordt voor de plus gebruikt en de blauwe voor de min. De afscherming wordt met de aarde verbonden.
