Großsignaffester Mischer
Der SD8901 von Calogic ist ein großsignalfester Mischer für Hochleistungsempfänger und findet sich zum Beispiel auch im HF-1000 von Watkins-Johnson.
| Mischdämpfung | -8 dB |
| IP 3. Ordnung | +35 dBm, je nach Oszillatorleistung |
| Betriebfrequenz | max. 250 MHz |
| Kapazität | typ. 4,4 pF zwischen den Anschlüssen LO1 und LO2 |
Der Mischer arbeitet mit vier geschalteten MOSFETs in DMOS-Technik, die sich durch kurze Schaltzeiten und geringe Kapazitäten auszeichnen. Dadurch läßt sich in entsprechenden Schaltungsanordnungen ein großer Betriebsfrequenzbereich bei hoher Dynamik erzielen. Den Baustein gibt es im hermetisch gekapselten TO-78-Metallgehäuse sowie im Plastik-SO-8-Gehäuse für SMD-Montage.
Bild 1a zeigt die beiden Gehäuseformen mit der Anschlußbelegung, Bild 1b die Innenschaltung des SD8901.

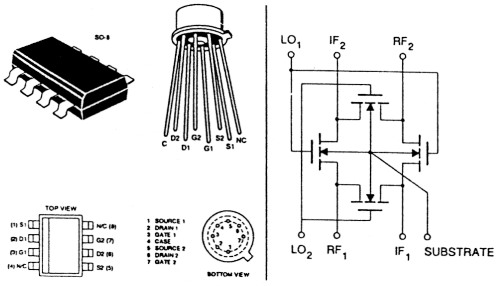

Bild 1: Gehäuseformen (a) und Innenschaltung des SD8901 (b).
Wie die Kurve in Bild 2 zeigt ist der Mischer hinsichtlich seines Großsginalverhaltens speziell Diodenringmischern deutlich überlegen. Bild 3 zeigt die Beschaltung des Bausteins mit 50-Ohm-Ein- und Ausgängen für HF, ZF und Oszillator.

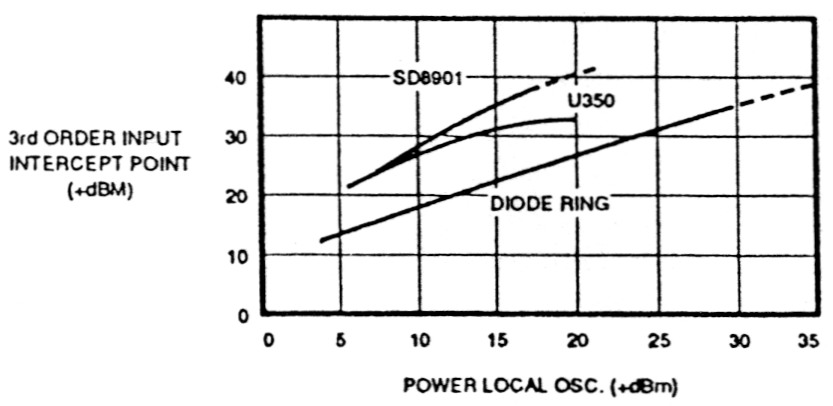

Bild 2: Großsignalverhalten in Abhängigkeit von der Leistung des lokalen Oszillators im Vergleich mit anderen Mischertypen (FET, Dioden-Ringmischer).

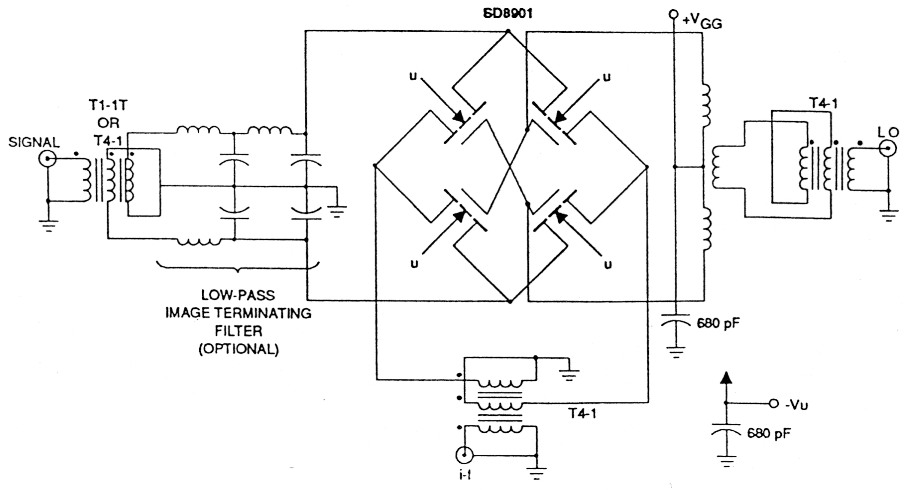

Bild 3: Prinzipschaltung einer großsignalfesten Mischstufe mit dem SD8901.
Der Baustein wird in den USA produziert von: Calogic Corporation, 237 Whitney Place, Fremont, CA 94539, FAX (510)651-1076.
