Eine einfache J-Antenne für 144 MHz

Home - Techniek - Electronica - Radiotechniek - Radio amateur bladen - CQ-DL - Eine einfache J-Antenne für 144 MHz


Zunächst werden die Stäbe Al, A2 und A3 auf Länge geschnitten. Al sollte 1 bis 2 cm länger als angegeben geschnitten werden, wenn eine Aufhängeöse gebogen werden soll. Sodann wird Al mit einem, A2 mit zwei Gewinden M4 , Länge ca. 5 mm, versehen. Der Stab A3 erhält ein Gewinde. Al, A2 und A3 werden später mit Gewindebuchsen B verbunden. Buchse D wird mit einer großen Lüsterklemme versehen. Die Lüsterklemmen auf A3 werden nach der Zeichnung angebracht und die Litze angelötet. Kunststoffröhrchen dienen der Stabilisierung. Das Stehwellenverhältnis läßt sich durch Verschieben der Lüsterklerrimen einstellen.

Die J-Antenne läßt sich bequem auseinandernehmen und schnell wieder montieren.

Als Material kann auch Aluminium verwendet werden.

Stückliste

Al 1 x 53 cm Messing, 4 mm Ø
A2 1 x 56 cm Messing, 4 mm Ø
A3 1 x 102 cm Messing, 4 mm Ø
B 2 x Gewindebuchse 8 mm, 30 mm lang, innen M4
C 2 x große Lüsterklemme
D 1 x UHF-Buchse SO 239 mit quadratischem Flansch, hier C montieren
E 1 x 10 cm isolierte Kupferlitze
F 2 x Kunststoffröhrchen 6 mm, ca. 5-6 cm lang, Enden mit Bohrung für Führung der Messingstäbe versehen

Abb 1

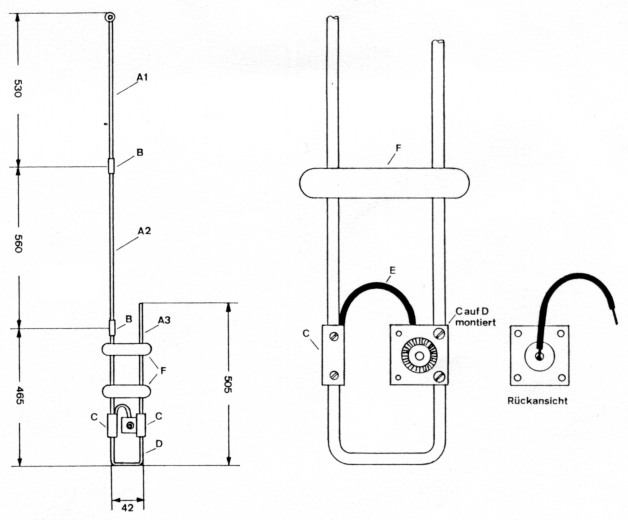

Abb. 1: Konstruktion einer J-Antenne für 144 MHz.

DL9LAN, Gerhard Rapsch.
