Beim Bau von digitalen Schaltungen im Elektronik- und Amateurfunk-Bereich benötigt man von Zeit zu Zeit schon einmal einen Logik-Teststift, um Steuer-Signale an digitalen Geräten sichtbar zu machen. Bei den handelsüblichen CMOS-TTL-Logikstiften ist jedoch das Preis-Leistungs-Verhältnis nicht immer günstig. Außerdem läßt sich bei den meisten Logikstiften die Betriebsbereitschaft bei offener Tastspitze nicht direkt erkennen.

Der hier beschriebene Logikstift verfügt über eine Betriebsanzeige, wobei die Betriebsbereitschaft über beide LEDs angezeigt wird. Die Schaltung ist sehr einfach gehalten, daher billig (ca. 3 DM) und nachbausicher. Funktionen: Tastspitze offen - rote und grüne LED leuchten (Anzeige für anliegende Betriebsspannung)
Tastspitze an H-Pegel - rote LED leuchtet
Tastspitze an L-Pegel - grüne LED leuchtet.

Schaltungsbeschreibung

Im wesentlichen besteht die Schaltung aus 3 CMOS-NAND-Gattern. Gatter 1 (G1) erzeugt bei anliegendem H-Signal am Ausgang ein L-Signal, d. h., Transistor T1 wird durchgeschaltet, LED 1 leuchtet. Gatter 2 arbeitet als Inverter. Gatter 3 arbeitet nach dem gleichen Prinzip wie Gatter 1, wobei das Signal am Eingang nur invertiert zugeführt wird.

Beim Nachbau ist darauf zu achten, daß die Eingänge des vierten, unbenutzten NAND-Gatters des 4011 über einen Pull-up-Widerstand an +UB gelegt werden, um Störungen zu vermeiden.

Abb 1

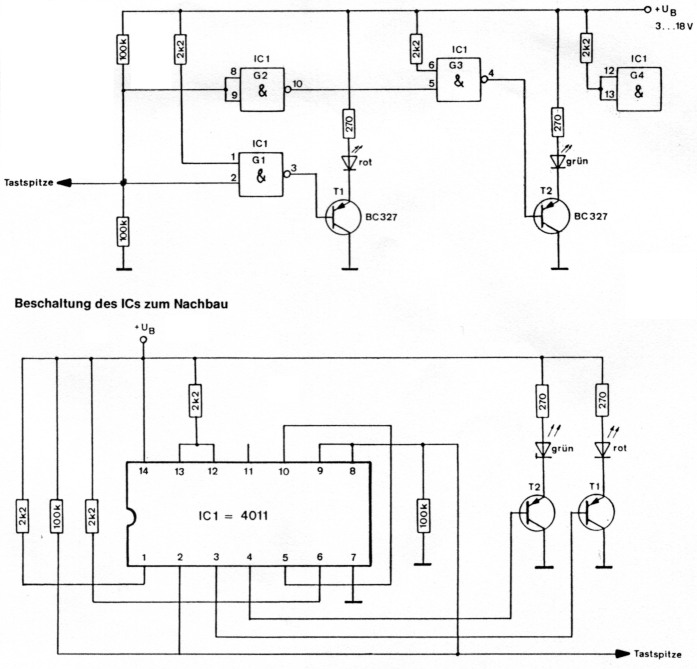

Abb. 1: Schaltung

Bauteileliste

IC1CD4011
Tr1, Tr2BC 327
LED 1, LED 2beliebig
R1100 kΩ
R2100 kΩ
R32,2 kΩ
R42,2 kΩ
R5270 Ω
R6270 Ω
R72,2 kΩ

DL2ECC, Wolfgang Sass.
