In den hier beschriebenen Vorteilern werden die ICs U 634 BS (IC1) bzw. U 864 BS (IC0) der Firma Telefunken electronic verwendet. U 634 BS ist pinkompatibel zu U 664 BS und U 664 B, U 864 BS zu U 822 BS. (U 864 BS teilt aber durch 4 anstatt durch 2 wie der U 822 BS, was aber bei der Platine bereits berücksichtig wurde.) Durch die neueren Teiler werden nun aber die oberen Grenzfrequenzen weiter nach oben geschoben, so daß das 24-cm- bzw. 12-cm-Band sicher überstrichen werden. Andererseits kann mit dem U 864 BS auch noch im 2-m-Band gemessen werden. Vergleiche die Empfindlichkeitskurven.
Die Schaltung wurde durch das Weglassen einer Spule und eines Potis, die sich als nicht notwendig erwiesen hatte, vereinfacht, bringt aber in der Arbeitsweise gegenüber (3),(4) nichts Neues.
Die Platine (DL6WA 686) kann nun entweder als Grundlage für einen Vorteiler 1:1000 (IC0, IC1, 2xSN74167, SN74LS90, Ausgang B) bis über 2,4 GHz oder für einen Vorteiler 1:100 (IC1, 2xSN74167, Ausgang A) bis über 1,3 GHz verwendet werden.
Der Vollständigkeit halber, und da IC2 und IC3 zur Zeit nicht ganz billig sind, wird hier noch eine mit 1x U 634 BS und 3x SN74LS90 bestückte auf > 1,3 GHz verbesserte Version eines 1:1000-Vorteilers angegeben, wie er erstmals von mir in cq-DL 2/83, S. 62/63, beschrieben wurde. Diese Version (Platine DL6WA 485) ist recht nachbausicher. Dieser Teiler 1:1000 erfordert für eine Auflösung bis auf kHz eine Torzeit von 1 sec des Folgezählers, der Teiler 1:100 braucht dazu nur 0,1 sec. Wer es eilig hat, muß also mehr investieren. Time is money!
Dieser Vorteiler ist so empfindlich, daß er, mit einer entsprechenden Antenne versehen, die Frequenzen in der Nähe arbeitender Sender anzeigt und eine wie auch immer geartete Kontaktaufnahme ermöglicht.
Beide Versionen benötigen keinerlei Abgleich!
Die in (8) als Alternative angeführte Platine DL6WA 383 ist durch die soeben beschriebene Schaltung DL6WA 686 in mehrfacher Hinsicht überholt, vereinfacht und verbessert. Auch der angeführte kleine Schönheitsfehler ist durch den Einsatz des SN74LS90 (nochmalige Verdopplung bzw. Vervierfachung der Impulsbreite) behoben.
Falls die Beschaffung der Spezialteile Schwierigkeiten macht, können für eigene Versuchszwecke begrenzt Platine DL6WA 485 + U 634 BS bzw. Platine DL6WA 686 + 634 BS + U 864 BS zur Verfügung gestellt werden (Verrechungsscheck 25,- DM bzw. 55,- DM genügt).

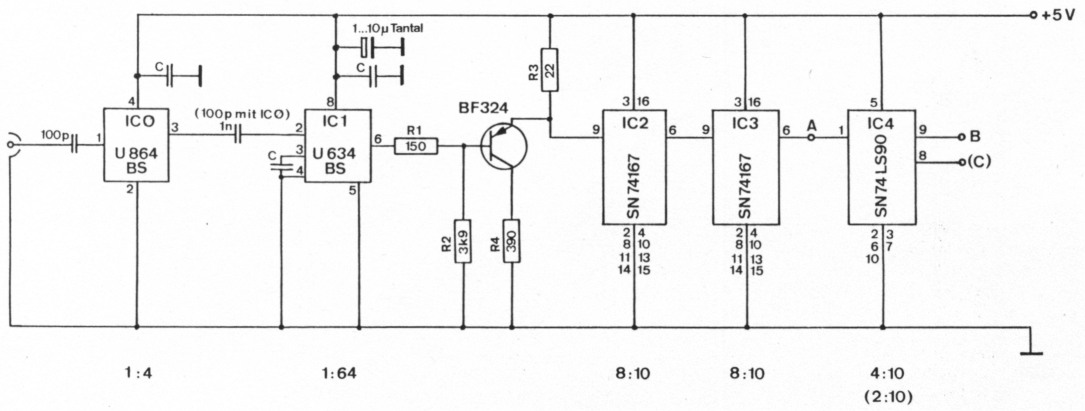

Abb. 1: Schaltbild des Vorteilers 1:1000 für 2,4 GHz (1:100 für 1,3 GHz).

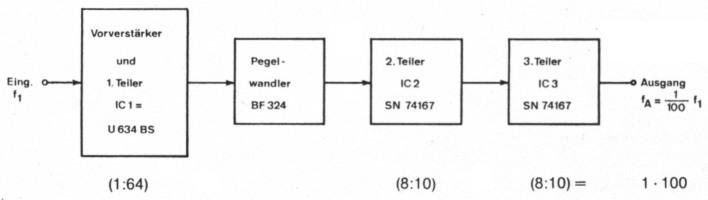

Abb. 2: Blockschaltung für den Vorteiler.

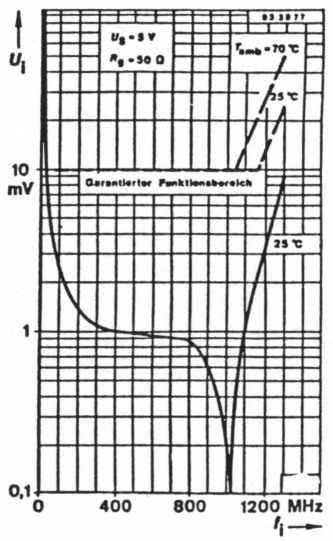

Abb. 3: Empfindlichkeitskurve U 634 BS.

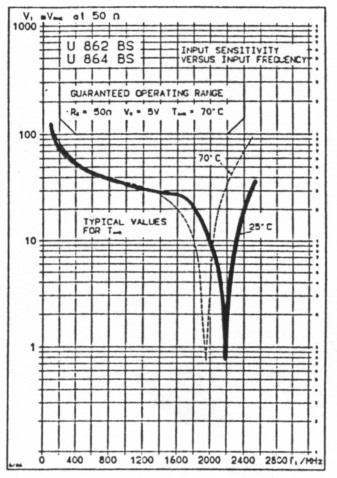

Abb. 4: Empfindlichkeitskurve U 864 BS.

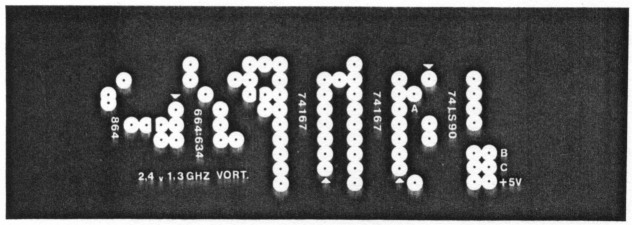

Abb. 5: Layout für 2,4-GHz-Vorteiler (Platinen-Oberseite).

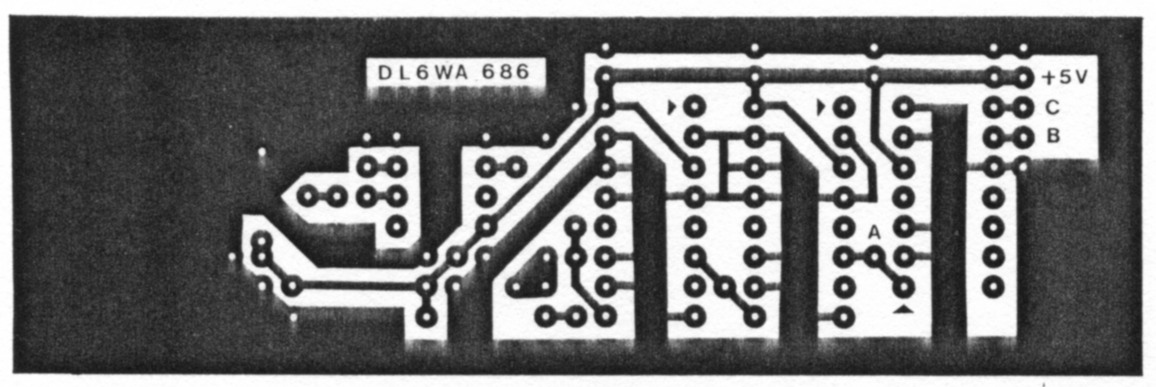

Abb. 6: Layout für 2,4-GHz-Vorteiler (Platinen-Unterseite).

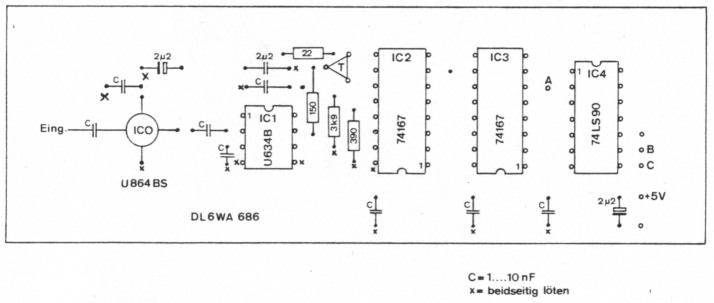

Abb. 7: Bestückungsplan für 2,4 GHz Vorteiler.

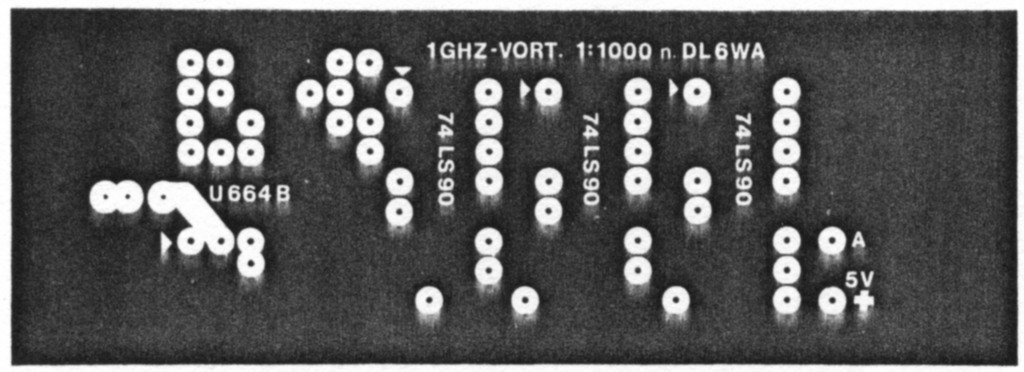

Abb. 8: Layout für 1,3-GHz-Vorteiler (Platinen-Oberseite).

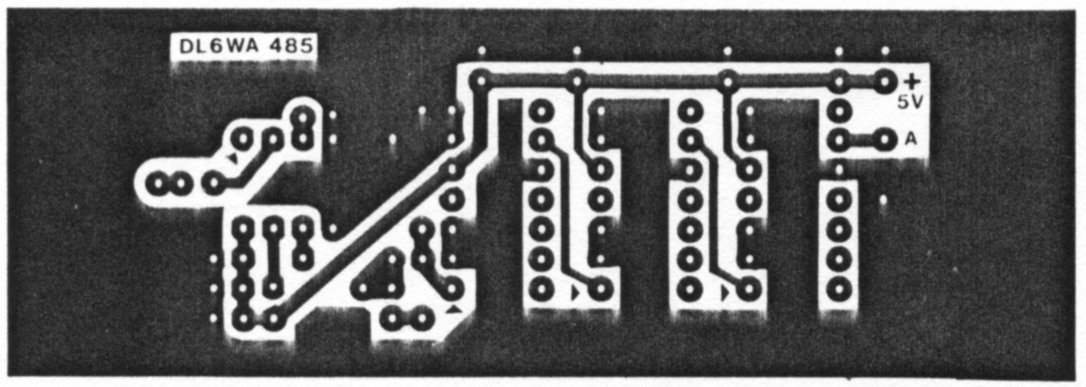

Abb. 9: Layout für 1,3-GHz-Vorteiler (Platinen-Unterseite).

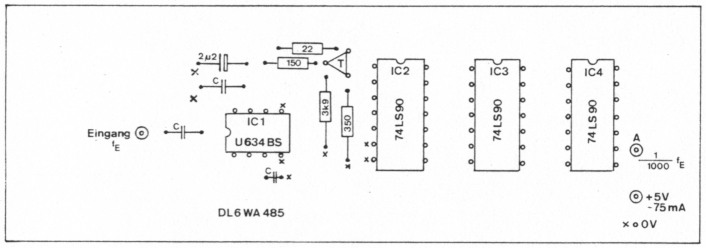

Abb. 10: Bestückungsplan für 1,3 GHz Vorteiler.
Literaturverzeichnis
- Datenblatter: U 634 BS, U 864 BS (TFK electronic).
- Wassemer, H. J.: Frequenzteiler für PLL-Systeme. Elektr. Appl. 15, 6/83.
- Mazur, H.: Einfacher Vorteiler für Frequenzen über 1 GHz. cq-DL 2/83.
- Mazur, H.: Einfacher Vorteiler für Frequenzen über 1 GHz. (Forts.) cq-DL 6/83.
- Mazur, H.: Einfacher Vorteiler für Frequenzen bis über 2 GHz. cq-DL 12/83.
- Mazur, H.: Hohe Frequenzen im Griff (2-GHzVorteiler). Funkschau 22/84.
- Mazur, H.: 1-GHz-Vorteiler einfacher Bauart. Funkschau 11/86.
- Mühlbacher, M.: 3,7-GHz-Frequenzteiler durch B. cq-DL 1/87, S. 18ff.
- Hinshaw, J.: 2,3-GHz-Prescaler. ham radio 1/87, S. 21ff.
DL6WA, Hartmut Mazur.
