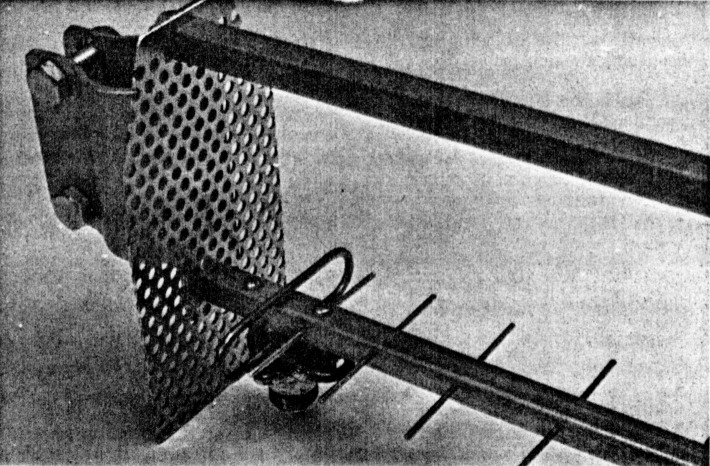

Abb. 1: Detalleufnahme der Vormast-Yagi für 13 em.
Die vermehrte Aktivität auf 13 cm veranlaßte mich, eine von mir gebaute Yagi zum Selbstbau zu beschreiben.
Das Boomrohr und der Oberzug sind aus 10x 1,5 mm Alu-Vierkantrohr, 1900 mm lang, gefertigt, und die Elemente bestehen aus 2 mm o Aluschweißstäben (hart).
Der Strahler ist aus 2,5 mm Kupferdraht gefertigt, den ich hinterher versilberte. Der Balun besteht aus einem 50-Ohm-SemiRigid-Kabel, 3,5 e (0,7 Verkürzungsfaktor), und der Reflektor aus 2-mm-Alu-Lochblech und mit etwa 4-mm-Löcher. Die Vormastschelle ist aus 2-mm-Blech angefertigt und der daran angeschweißte Haltebügel aus 25 x 4 Flacheisen mit Zwischenlage von 6 x 10 x 60 mm.
Die Löcher für die Direktoren werden mit einem Stahlbandmaß genau angerissen und mit einer Ständerbohrmaschine auf etwa 1,5 mm gebohrt. Danach werden mit einem 1,9-mm-Bohrer - wenn nicht vorhanden, mit einem 2-mm-Bohrer, der dann durch Nachschleifen der Schneiden (kleine Variation möglich) auf den richtigen Durchschnitt gebracht wird - mehrere Probebohrungen gemacht, in die versuchsweise die 2-mm-Elemente eingeschlagen werden.
Beim Einschlagen der Elemente ist darauf zu achten, daß diese genau zentrisch sitzen. Dies geht leichter, wenn vorher etwas Fett benutzt wird. Wenn ein Direktor-Element nicht fest wird, läßt sich dies durch ein leichtes Einbördeln der Bohrstelle beheben.
Die Direktoren werden zugeschnitten, auf genaue Länge gefeilt und die Enden etwas konisch geschliffen. Der Balun aus Semi-Rigid ist vorsichtig zu bearbeiten. Es wird bei diesem vor dem Abschneiden die Länge angerissen und dann über einen 12,5-mm-Bohrerschaft gebogen.
Beim Strahler wird gleich verfahren. Am vorbereiteten Balun wird der Mantel an beiden Seiten an die N-Buchsenplatte und der Innenleiter an den beiden Enden des Strahlers angelötet (Abb. 2).

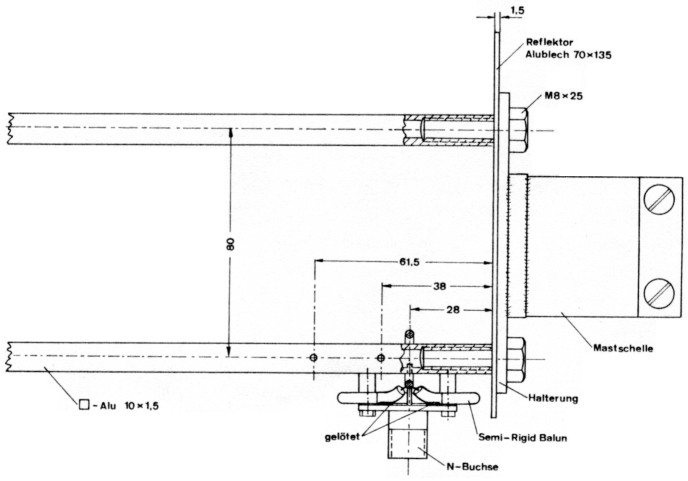

Abb. 2: Anschluß des Baluns en den Strehler.
Man kann den komplett aufgebauten Strahler vor dem Befestigen am Boom schon mit einem dafür geeigneten Reflektometer prüfen. Er hat schon ein gutes SWR. Die N-Buchse wird mit zwei Abstandshülsen von 10 mm Länge und zwei Schrauben M 3x 25 am Boom verschraubt (Abb. 3).

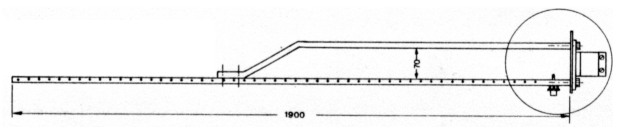

Abb. 3: Meße der Antenne.
Die Vormastschelle (Abb. 2) ist je nach Bedarf aus 2-mm-Blech zu biegen. Sie hat bei mir eine Länge von 60 mm und ist für einen Rohrdurchmesser von 30 mm geeignet. Diese Schelle wird an einen Haltebügel mit einer Länge von 105 mm, der mit zwei 8,5-mm-Bohrungen versehen wird, angeschweißt.
Zwischen der Schelle und dem Haltebügel muß noch eine Zwischenlage eingelegt werden, damit nach dem Eindrehen der M8 x 25-Schrauben das Standrohr noch eingeschoben werden kann. Auch kann eine alte Fernsehantennenschelle zur Befestigung der Antenne verwendet werden.
Am hinteren Ende des Booms und Oberzugs ist ein M8-Gewinde 25 mm tief einzuschneiden zur Befestigung des Reflektors samt Haltebügel mit Mastschelle. Der Zusammenbau ist recht einfach zu bewältigen. Das SWR ist bei meiner Antenne so gut gewesen, daß bei mir Zweifel an der Meßmethode bzw. am Bird 43 aufkamen, was sich aber nicht bestätigte.
Zum Schluß wird alles mit Kunststoffspray überzogen.
| Element | Lange | Abstand | Folgemaß |
|---|---|---|---|
| Reflektor | 70 x 135 | - | - |
| Strahler | 61,6/12,5 | 28 | 28,0 |
| 1 Dir. | 61,5 | 10 | 38,0 |
| 2 Dir. | 60,7 | 23,5 | 61,5 |
| 3 Dir. | 59,9 | 28 | 89,5 |
| 4 Dir. | 59,2 | 32,5 | 122,0 |
| 5 Dir. | 58,5 | 36,4 | 158,4 |
| 6 Dir. | 57,9 | 39,2 | 197,6 |
| 7 Dir. | 57,4 | 40,8 | 238,4 |
| 8 Dir. | 56,9 | 42,5 | 280,9 |
| 9 Dir. | 56,6 | 44,8 | 325,7 |
| 10 Dir. | 56,2 | 46,5 | 372,2 |
| 11 Dir. | 56,0 | 48,1 | 420,3 |
| 12 Dir. | 55,7 | 50,4 | 470,7 |
| 13 Dir. | 55,3 | 51,5 | 522,2 |
| 14 Dir. | 55,2 | 51,5 | 573,7 |
| 15 Dir. | 56,9 | 51,5 | 625,2 |
| 16 Dir. | 54,7 | 51,5 | 676,7 |
| 17 Dir. | 54,6 | 51,5 | 728,2 |
| 18 Dir. | 54,4 | 51,5 | 779,7 |
| 19 Dir. | 54,2 | 51,5 | 831,2 |
| 20 Dir. | 54,0 | 51,5 | 882,7 |
| 21 Dir. | 53,8 | 51,5 | 934,2 |
| 22 Dir. | 53,6 | 51,5 | 985,7 |
| 23 Dir. | 53,4 | 51,5 | 1037,2 |
| 24 Dir. | 53,3 | 51,5 | 1088,7 |
| 25 Dir. | 53,3 | 51,5 | 1140,2 |
| 26 Dir. | 53,2 | 51,5 | 1191,7 |
| 27 Dir. | 53,0 | 51,5 | 1243,2 |
| 28 Dir. | 52,9 | 51,5 | 1294,7 |
| 29 Dir. | 52,8 | 51.5 | 1346,7 |
| 30 Dir. | 52,6 | 51,5 | 1397,7 |
| 31 Dir. | 52,5 | 51,5 | 1449,2 |
| 32 Dir. | 52,4 | 51,5 | 1500,7 |
| 33 Dir. | 52,3 | 51,5 | 1552,2 |
| 34 Dir. | 52,1 | 51,5 | 1603,7 |
| 35 Dir. | 52,0 | 51,5 | 1655,2 |
| 36 Dir. | 52,0 | 51,5 | 1706,7 |
| 37 Dir. | 51,8 | 51,5 | 1758,2 |
| 38 Dir. | 51,8 | 51,5 | 1809,7 |
| 39 Dir. | 51,7 | 51,5 | 1861,2 |
| Balun-Lange aus Semi-Rigid, Verkürzg.-Faktor 0,7 = 45,2 mm (Kabelmantel) | |||
DL2AM, Philipp Prinz.
