Een stabiele FET vfo
Peter Martin, G3PDM, (soms familie van PA0SWR?) heeft een VFO ontwikkeld, die slechts 2 Hz verloopt in een periode van dertig minuten. Als de VFO wordt uitgeschakeld en na 12 uur weer wordt ingezet, komt hij binnen 10 Hz op zijn oorspronlcelijke frequentie terug.

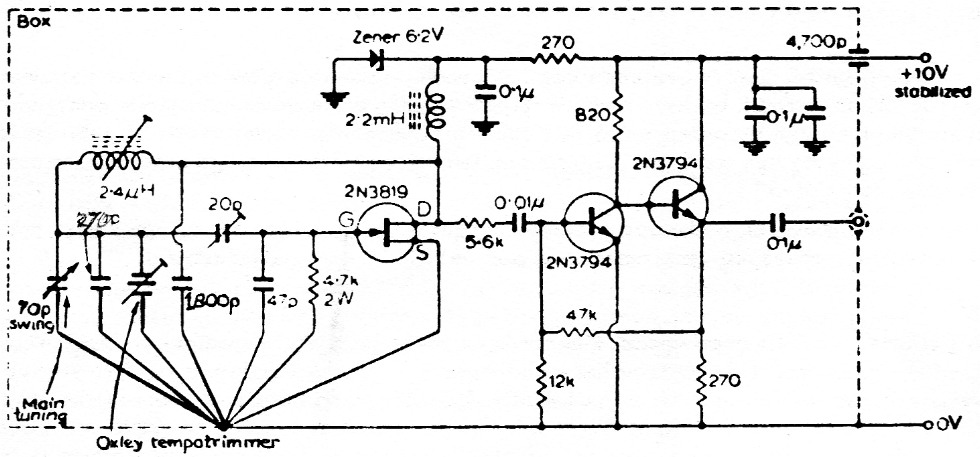

Met de in het schema aangegeven waarden bestrijkt de oscillator een gebied van 5,88 - 6,38 MHz.
De enorme stabiliteit is bereikt door zowel aan het mechanische als -aan het electrische gedeelte buitengewoon veel zorg to besteden. Ter voorkoming van warmteproblemen is een field effect transistor gebruikt i.p.v. een buffs.
In het schema zien we dat het hier weer een versie betreft van een Vackar-oscillator. De Oxley tempatrimmer zal wel een soort differentiaal trimmer zijn, welke naar de ene kant een positieve en naar de andere kant een negatieve temperatuur-coëfficient heeft.
Dit schema lijkt me een uitstekend uitgangspunt bij het ontwerp van uw nieuwe zender.
PA0WDW.
