De James Dandy mixer

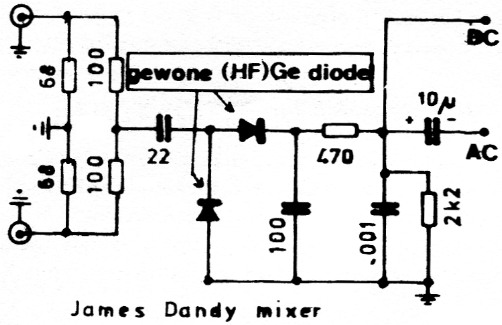

Fig 1

Bij het bouwen van een VFO voor de twee meter band deed zich de behoefte voor het 24 MHz signaal te kunnen afluisteren ter bepaling of het signaal glad en stabiel was. Het eenvoudigste is natuurlijk dit signaal op een ontvanger te beluisteren. Mijn hulp-ontvanger, een BC348, liep echter niet verder dan tot 18 MHz. Er kwam mij een handig hulpmiddel onder ogen, de z. g. James Dandy Mixer, beschreven in QST, januari 1968. Hierna was het snel bekeken.

Het is een niet afgestemde mixer, die kan worden toegepast als frequentie-meter, detector, opsporingsmiddel voor VHF-parasieten, voor zenderneutrodynisatie, enz.

Van de DC of AC uitgang kan het gedetecteerde LF signaal worden afgenomen.

Op de uitgang sluiten we een ontvanger met pre-selectie aan. Enig rekenen, met de bekende signaalinjectie uit de meetzender en de ontvangerwerkfrequentie, toont aan dat er een parasitair signaal aanwezig is. We kunnen ook het signaal van de eerste ingang beluisteren en op stabiliteit controleren.

Het geheel kan binnen enkele ogenblikken op gaatjes-bord worden opgebouwd.

We hopen dat u dit handige kleine middel niet zult vergeten: het komt op de vreemdste momenten van pas.

PA0VER.
