Tripler voor zeventig centimeter
Degenen, die een twee meter zender hebben, kunnen met deze tripler (figuur 1) op eenvoudige wijze ook op de 70 cm band uitkomen. Het stuurvermogen moet tussen de 2 en 12 Watt liggen. Het uitgangsvermogen is natuurlijk hiervan afhankelijk en zal maximaal circa 4 Watt bedragen. Dit vermogen is groot genoeg om er aanzienlijke afstanden mee te overbruggen.

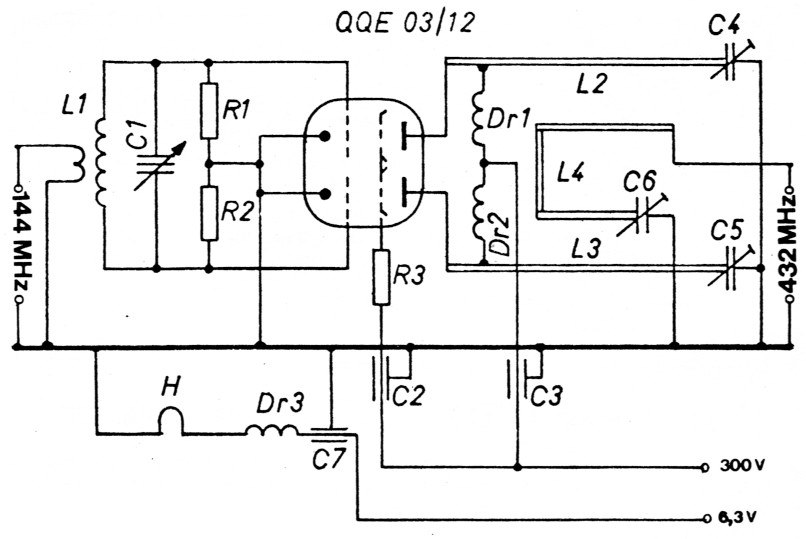

Fig. 1.
Aan de twee meter stuurzender moet wel een kleine modificatie worden aangebracht: De modulator moet hiervan namelijk kunnen worden losgekoppeld. De uitgang van de modulator moet op zijn beurt weer kunnen worden aangesloten op de tripler.
De werking
Via spoel Ll wordt het twee meter signaal symmetrisch aangestuurd op de beide roosters van de buis QQE 03/12. De ingangskring kan met C1 in afstemming worden gebracht.
Aan de anode zit een halve golf kring L2 en L3. Deze kring is met C4 en C5 of te stemmen op 70 cm.
De antenne wordt met behulp van L4 aan de anodekring gekoppeld.
Met de twee meter stuurzender wordt nu alleen maar draaggolf gegeven, terwijl de modulatie geschiedt door de modulator te koppelen met de anode en schermrooster van de QQE 03/12.
De opbouw van een en ander is tenslotte te zien in figuur 2.

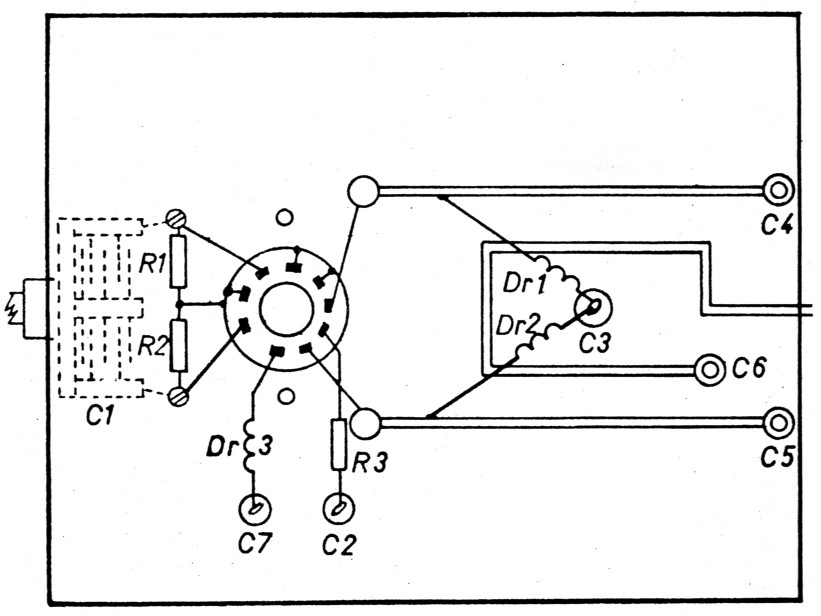

Fig. 2.
Stuklijst
| R1, R2 | 47 k ohm |
| R3 | 27 k ohm |
| C1 | vlindercondensator, tweemaal 8 pF |
| C2, C3 | doorvoercondensator, 2,5 nF |
| C4, C5, C6 | trimmer 6 pF |
| DR1, DR2, DR3 | VHF/UHF smoorspoel |
| L1 | 4 windingen, 1,5 mm CuAG op 20 mm spoellichaam; 1 koppelwinding over het midden van L1 |
| L2, L3 | 2 mm CuAG, 70 mm lang. Figuur 2 geeft de werkelijke maten weer |
| L4 | 2 mm CuAG, 70 mm lang |
