De geringe aktiviteit op RTTY-gebied ligt, denk ik, behalve bij de "angst" voor de machine, waarschijnlijk ook in het probleem van het verkrijgen van goede LF-filters voor de demodulator of terminal unit.
In dit artikel zullen daarom achtereenvolgens worden besproken:
In figuur 1 vindt u het schema voor het meten van de resonantie-frequentie afgebeeld, terwijl figuur 2 het schema van een drievoudig filter voor 2125 resp. 2975 Hz weergeeft.

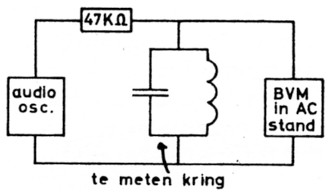

Fig. 1.

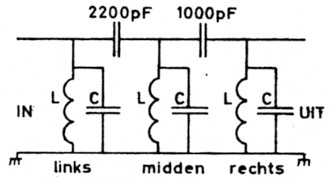

Fig. 2.
Voor 2975 Hz is het aantal windingen voor een enkelvoudig filter 760, 0,15 mm draad, met 33000 pF parallel. Voor 212S Hz zijn het 830 windingen, 0,15 mm draad, met 47000 pF parallel.
Er dienen drie vormpjes te worden volgewikkeld met 760 windingen en drie met 830 windingen voor resp. 2975 Hz en 21 25 Hz. Hierna de potkern met het zwarte tape-je in elkaar zetten.
Audio-generator en BVM verbinden zoals in figuur 3 aangegeven en rechterkant kortsluiten.
Fig. 3.
Draai de audio-generator over 2125 Hz en let op resonantie -punt (meter slaat uit). Met de gegeven waarden zal de resonantie -frequentie juist zijn of er vlak bij liggen. Is de frequentie te laag, b.v. 1950 Hz, dan windingen verwijderen (b. v. 10 per keer). Is er maar weinig verschil, dan kan dit worden bijgeregeld door het zwarte tapeje. Eruit trekken geeft een frequentie verhoging. Is de resonantie-frequentie te hoog, dan wat capaciteit parallel aan 47000 pF plaatsen. Ongeveer 2000 pF geeft een niet te grote verandering. Is het filter in resonantie, dan kortsluitlink verwijderen en filter merken met "links".
Audio-generator en BVM aansluiten als aangegeven in figuur 4 en afregelen, als beschreven bij figuur 3, op 2125 Hz.

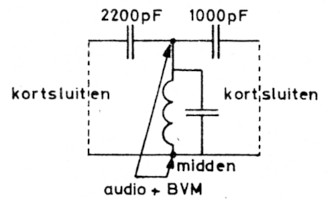

Fig. 4.
Bij deze potkern moeten ongeveer 10 windingen worden verwijderd, omdat hier twee condensatoren parallel staan aan de 47000 pF.
Nadat er is afgeregeld, de kortsluitlinken wegnemen en het filter merken met "midden".
Wederom audio-generator en BVM aansluiten als in figuur 5 is aangegeven en afregelen zoals vermeld bij figuur 3. Nadat er is afgeregeld de kortsluit-link verwijderen en dit filter merken met "rechts".

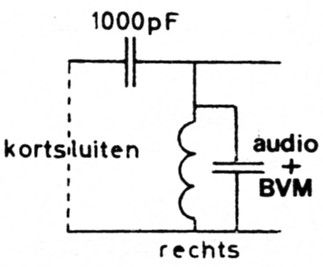

Fig. 5.
Op dezelfde manier wordt een filter voor 2975 Hz gemaakt. De spoelgegevens voor deze frequentie staan hiervoor reeds aangegeven.
Het complete circuit van het variabel filter 2295-2975 Hz vindt u afgebeeld in figuur 6.

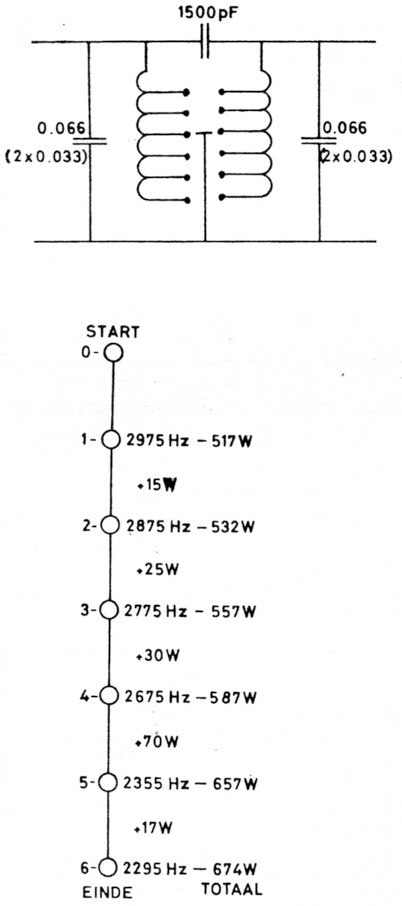

Fig. 6.
Het afregelen van het linkergedeelte geschiedt als volgt: We beginnen bij de 2975 Hz tap, die we afregelen volgens figuur 7.

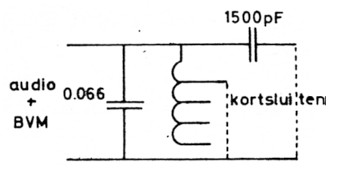

Fig. 7.
Steeds het gegeven aantal wikkelingen (zie figuur 6) bijwikkelen en controleren op frequentie door de voorgaande kortsluiting te verwijderen en het nieuwe aantal windingen kort te sluiten. Zo doorgaan tot de laagste frequentie is bereikt.
Het afregelen van het rechter gedeelte van het filter gaat op dezelfde manier.
Het bouwen van dit filter is een heel karwei door het vaak openen en dichtmaken van de potkern en het gemorrel met de taps.
Vocr hen die meer zien in een vast drievoudig filter voor 2295 Hz, samengesteld op dezelfde manier als de filters voor 21 25 Hz en 2975 Hz volgen hier de gegevens:
Links: 800 wdn + 47 nF + 2 nF parallel.
Midden: 790 wdn + 47 nF + 2 nF + 1,5 nF parallel.
Rechts: 795 wdn + 47 nF + 1,5 nF parallel.

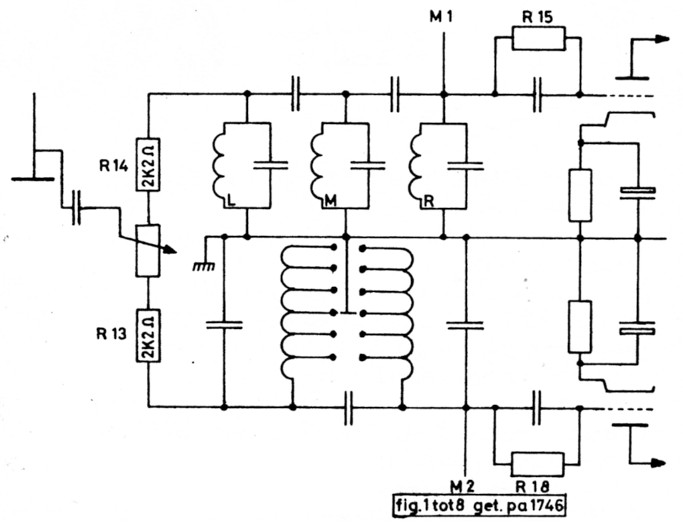

Fig. 8.
In plaats van het aftakbare filter kan natuurlijk ook een vast drievoudig filter worden gebruikt.
Voor de bezitters van de TU 5R6 moeten de filters worden geschakeld tussen resp. R14 en R15 en tussen R13 en R18.
Hiervoor moeten de bestaande verbindingen op het printje worden verbroken door wegkrabben van de koperbanen.
De filters kunnen dan worden aangesloten tussen de resp. printvoetjes en de aansluitpunten Ml en M2.
Ik hoop dat door dit artikeltje velen hun terminal-unit en wat er aanhangt, aan het werken zullen krijgen, waama ik hen dan ook eens zeer spoedig met RTTY hoop te werken.
Louis van Erck, PA0LCE.
