Een VHF transistor dipper
Iedere zendamateur zal beamen, dat een dipper een van de handigste meetinstrumenten in de shack is. Wanneer zelf wordt gebouwd, ontkomt men er niet aan om de resonantiefrequenties van de kringen te bepalen, wil enig resultaat worden bereikt.

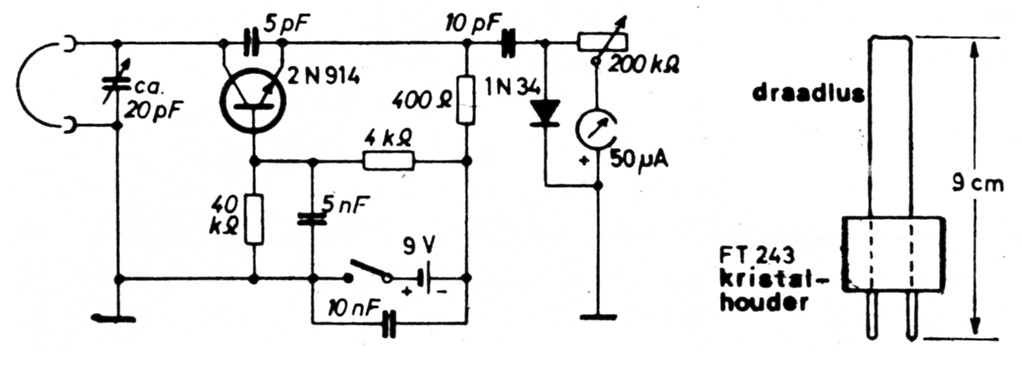

Hiernaast vindt u het schema afgebeeld van een eenvoudige transistor -dipper, het - welk werd ontleend aan 'das DL QTC'. Met de 20 pF condensator werd een frequentiebereik van 125 tot 185 MHz verkregen. Voldoende dus om ook de twee meter band te bestrijken.
Nog beter is het uiteraard hier buiten te kunnen meten met andere prikspoelen. Dit basis-schema moet dan ook dienen als start. Met de rest moet zelf worden geexperimenteerd. Voor de 50 uA meter kan natuurlijk ook een meetinstiument worden gebruikt. Met behulp van een gecalibreerde ontvanger kan een en ander worden geijkt. De schakeling spreekt verder, dachten wij, voor zichzelf.
DK2RS, R. Burse, "das DL WC", juni 1971.
