Een eenvoudige squelch voor FM
Zoals de meesten van u wel bekend zal zijn, wordt de laatste tijd op twee meter steeds meer gebruik gemaakt van frequentie-modulatie. Deze modulatiemethode heeft vele voordelen ten opzichte van AM en is door het toenemende gebruik van VFO's ook zeer eenvoudig toe te passen. De grote voordelen van deze modulatiemethode zijn:
- Een geringe storingsgevoeligheid;
- Geen kans op LFD (laag-frequent detectie);
- Eenvoudig toe te passen zonder grote modulatoren: met twee of drie transistoren kunnen tientallen Watts worden gemoduleerd.
Een nadeel is echter, dat vele ontvangers geen schakeling bezitten om de sterke mis, die ontstaat bij het wegvallen van een signaal, te onderdmkken. Daarvoor is de volgende zeer eenvoudige oplossing gevonden.

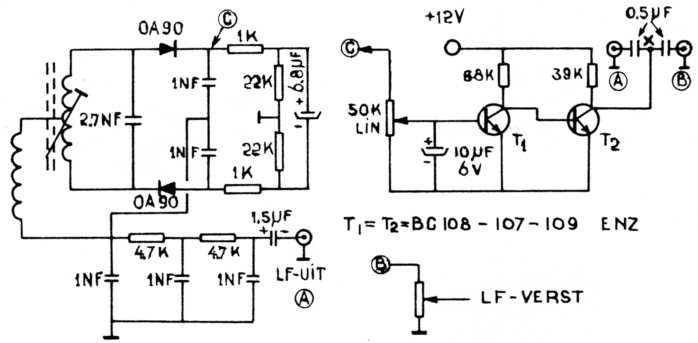

De schakeling werd getest met de Semco SFD FM demodulator (figuur 1). De spanning op de basis van de eerste transistor moet minstens 0,6 V zijn (kniespanning) om de transistor te openen. Op punt C van de demodulator blijkt, wanneer er geen signaal is, een spanning van ±0,5 V te staan. Komt er een signaal binnen, ongeacht de sterkte van dit signaal, dan wordt deze spanning ±0,75 V.
De schakeling werkt als volgt: In rust, dus zonder signaal op de basis van T1, is deze transistor dicht; de Vce van T1 is hoog en T2 is open. Het knooppunt van C's bij punt X komt nu vrijwel aan aarde te liggen. De spanning op B is 20 à 30 dB lager dan A, zodat geen ruis hoorbaar is. Zodra op de basis van T11 een signaal van meer dan 0,6 V komt, gaat T1 open en T2 dicht, zodat Ua = Ub. De instelpotmeter wordt op de grens van de ruis ingesteld. De voeding is 12 V maar is niet kritisch.
Door de beide collectorweerstanden iets te veranderen kan men deze spanning hoger of lager nemen.
PA0THS, Theo.
