Een eenvoudige fasemodulator
Sinds enige tijd heeft Martin Standby, G8DVL, deze handige schakeling met een ECC83 dubbeltriode in gebruik.
Hoewel het schema eigenlijk niets nieuws bevat heeft de schakeling veel interesse gewekt bij diegenen die de resultaten ervan hebben gehoord.

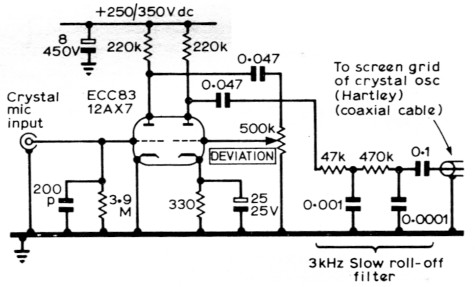

In essentie is het niets anders dan een microfoonversterker gevolgd door een laag doorlaatfilter met de kantelfrequentie op 3000 Hz. De output van het filter gaat via 0,1 microfarad naar het schermrooster van de oscillatorbuis van de zender.
Behalve dat met deze schakeling op een handige manier smalband FM bedreven kan worden, is het tevens een zeer goedkope modulator voor elke vhf-zender. Variabele capaciteitsdioden komen er niet aan te pas. G8DVL bouwde het in enkele uren en beveelt iedereen aan deze wijze van moduleren ook eens te proberen. De modulator wordt bij een 144 MHz zender met een 8 MHz Hartleyoscillator gebruikt. Het bleek niet nodig te zijn de spanning op het schermrooster van de eerste buis te stabiliseren, terwip in de oscillatorkring verder niets behoefde te worden gewijzigd. Een ECC83 voldoet het best en geeft de meeste deviatie.
Ontleend aan Radio Communication feb 1972.
