Actief lf cw/notch filter
Het toepassen van actieve filters in amateur-zendapparatuur begint meer en meer zijn toepassing te vinden aangezien men hierdoor de vrij onhandelbare zelfinducties kan verlaten.
Het hier te beschrijven lf-cw-notch-filter wordt achter de if eindtrap geschakeld of opgenomen tussen de laagfrequent voorversterker en de eindtrap. Hiermee wordt dan selectief een audiofrequentie versterkt of naar keuze sterk onderdrukt. Tevens kan de bandbreedte nog worden gewijzigd zonder de resonantiefrequentie aan te tasten.
De schakeling

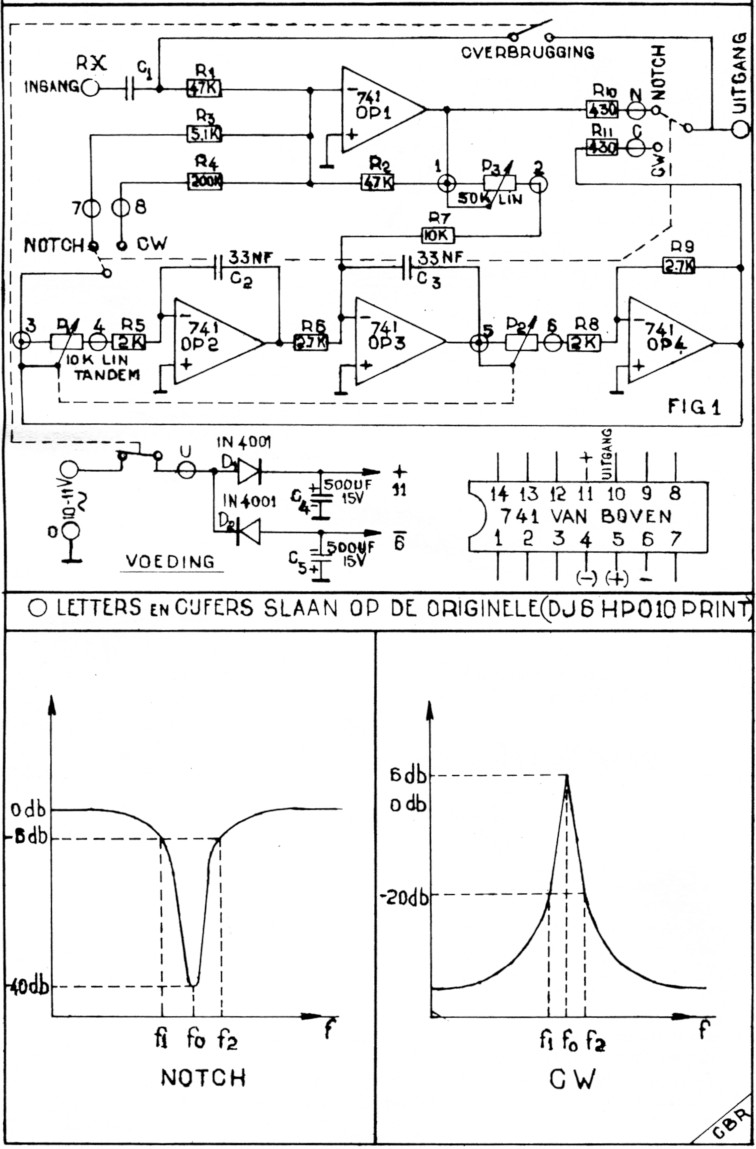

De schakeling bestaat uit vier Opamps type 741. Opamp 1 is een scheidingsversterker. C1 dient voor de scheiding van de gelijkspanning uit de stuurtrap. Bij opname van deze schakeling tussen de voorversterker en de eindtrap moet deze condensator een voldoende hoge doorslagspanning hebben. De waarde is afhankelijk van de inwendige weerstand van de bron en mag niet groter dan 10 Kohm worden.
Het te bestrijken frequentiegebied wordt door de combinaties van P1, R5, C2 en P2, R8, C3 bepaald en loopt van 450 Hz tot 2,7 KHz. P1 en P2 maken deel uit van een stereo-tandempotmeter waarmee zowel voor het cw -filter als het notch-filter de frequentie wordt bepaald. De bandbreedte wordt met P3 ingesteld en werkt alleen op het cw-filter.
De opbouw en werking
Het printje meet 90 × 65 mm en kan in iedere ontvanger worden ingebouwd. Het beste kan een draaischakelaar met 3 standen worden gebruikt waarbij stand een de "notch" is, stand twee "cw", terwijl in stand drie de schakeling buiten werking is.
Indien we het geheel aan de uitgang van een ontvanger hangen is het uitgangsvermogen slechts voldoende voor een hoogohmige koptelefoon. De frequentie-instelling bij gebruik als cw-filter geeft geen probleem, het gebruik als notch-filter is wat moeilijker aangezien de resonantiefrequentie zeer scherp is. We plaatsen de schakelaar op cw-filter en regelen met Pl/P2 het stoorsignaal op maximum, hierna plaatsen we de schakelaar op notch. Het effect is verbluffend. De storing is volledig verdwenen en uitsluitend de sleutelklik is nog hoorbaar.
Als notch-filter blijkt de versterking ongeveer 1 te bedragen, als cw-filter ongeveer 3 à 6 dB. Deze schakeling kan nog voor vele andere doeleinden worden toegepast zoals b. v. RTTY en SSTV.
