Verbeteringen aan de TS 510
Bij een nadere beschouwing van het schema blijkt de transceiver Trio type TS510 klassiek van opzet. De AVR is doelmatig en werkt op drie trappen. De ALC regelt op twee happen terug.
De ringmodulatoren, die zowel bij het zenden als het ontvangen in gebruik zijn, werken mee aan het tot stand brengen van een aangenaam sonoor klinkend audio-signaal. Toch zijn er nog verbeteringen mogelijk, met name aan de modulatie en wat de gevoeligheid betreft. Er is ook nog verbetering te behalen in het onderdrukken van ongewenste zijband en mengprodukten.
Kwaliteit en compressie van de modulatie
De draaggolf onderdrukking dient m. b. v. een buisvoltmeter optimaal te worden ingesteld.

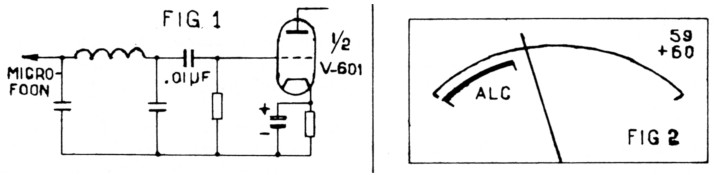

Door een condensator van 10 nF (fig. 1) in de modulatorbuis op te nemen wordt een compressie van 10 dB bereikt, alsmede wijzigt zich de spraakkarakteristiek ten gunste. Als de S -meter goed is ingesteld zal de deviatie t.g.v. de ALV-spanning binnen het toegestane gebied blijven (fig. 2).
Onderdrukking van ongewenste produkten
De constructeur geeft een onderdrukking van deze produkten op van 50 dB, dit getal moet echter aanzienlijk slechter zijn geworden then de plug voor het externe VFO als standaard uitrusting werd aangebracht.

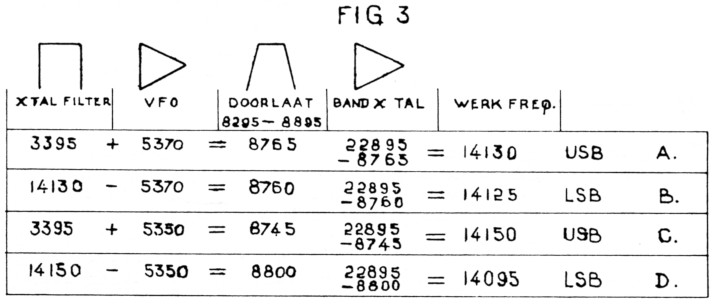

In fig. 3 wordt de toegepaste frequentiemenging aanschouwelijk gemaakt. In regel A ziet u hoe het signaal op 14.130 kHz wordt opgewekt.
Door de injectie van het VFO tegen 14.130 kHz wordt in regel B een tweede (spurious) ongewenst signaal opgewekt welke injectie veroorzaakt wordt door de genoemde plug.
Verplaatsen we nu het VFO naar 14.150 kHz dan blijkt dat buiten de werkfrequentie 14.150 kHz een vals signaal ontstaat dat op 14.095 kHz komt te liggen (regel C en D). Door TC 301 en L 310 opnieuw of te regelen worden deze mengprodukten tot een aanvaardbaar niveau (-50 dB) onderdrukt. Dit afregelen moet gebeuren m.b.v. een andere ontvanger met S-meter, tijdens ingeschakelde zender.

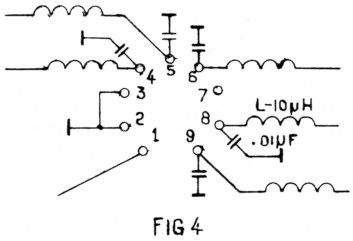

Het zal blijken dat bij ontvangen zich hetzelfde euvel voordoet. Dit kan worden verholpen door het afregelen van TC302 en 1312 in het buiscircuit van V303. Teneinde het hoogfrequent instralen te voorkomen is het nodig om de plug van het externe VFO te voorzien van LC-filters (fig. 4). Alle verbindingskabels moeten bovendien worden afgeschermd waarvoor het beste dun coaxiaalkabel gebruikt kan worden teneinde zo capacitief-arm als mogelijk is te werken. Het plaatsen van een afschermkapje aan binnen- en buitenzijde over de plug effectueert de onderdrukking geheel.
Denkt u overigens niet dat dit euvel alleen bij de Trio TS510 voorkomt:
Gevoeligheid en S-meter uitslag
De fabrieksgegevens luiden:
0,5 microvolt bij een signaal/ruisverhouding van 10 dB, van 3,5 tot 21 MHz.
1,5 microvolt bij een signaal/ruisverhouding van 10 dB, op 28 MHz.
De S-meter uitslag is bijzonder povertjes op 21 en 28 MHz, niettegenstaande de opgegeven gevoeligheden gehaald worden. Ook dit euvel doet zich voor bij andere merken, hiervoor zijn door mij geen verbeteringen aan te bevelen.
Beschouwing van de transceiver
Een verbetering van de kwaliteit werd verkregen door de Sylvania buizen te vervangen door andere. In het bijzonder komen hiervoor in aanmerking de 6GH8A, de microfoonversterker/VOX -control en de beide eindbuizen.
Voor de eindtrap komen het meest in aanmerking de 6146B's van RCA. Vervanging van V303 (een 6CB6) door een 6JK6 geeft verbetering van de gevoeligheid.
De Print UC 1112 J
De keuze van de 6CB6 voor V203 lijkt weinig geinspireerd aangezien hierdoor verschillende gevoeligheden op de diverse banden worden verooizaakt. Vervanging van deze buis door een 6JK6 vergroot niet alleen de gevoeligheid maar maakt ook de ALC en A VR een stuk soepeler.

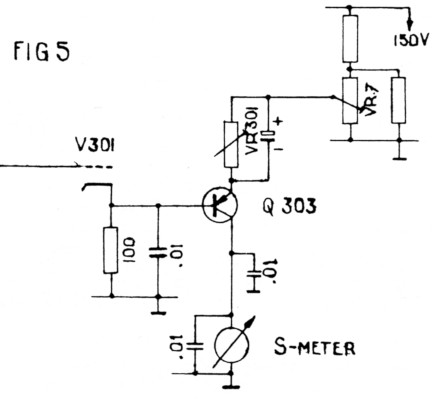

De nulpunts-instelling van de S-meter wordt met VR7 geregeld, buis VR301 dient ter verbetering van de S-meter gevoeligheid (fig. 5). S9 staat gelijk met 100 microvolt antennespanning waartoe met een meetzender 100 microvolt op de antennephig wordt geinjecteerd en VR7 op S9 wordt afgeregeld (RF gain op nul).
Het sleutelen

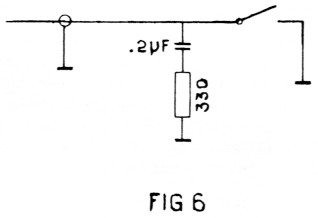

Zonder extra voorzieningen treedt sleutelklik op. Dit is eenvoudig te verhelpen door een RC-filter in de sleutelleiding op te nemen (fig. 6). Het filter dient zo dicht mogelijk bij de seinsleutel te worden aangebracht.
Slot
Tot slot vermeld ik nog even het prijsverschil tussen de 6CB6 en de 6JK6, dit bedraagt n. 1. bruto f 9, --. Goede indicatie van de kwaliteit. Trio lijkt me echter Been blaam te treffen omdat ze tegemoet komen aan de wens van de zendamateur om altijd voor een dubbeltje op de eerste rang te willen zitten. Dit resulteert dan in het ontbreken van koeling en taken zoals hiervoor beschreven. Na het aanbrengen van deze voorzieningen heeft u een uitstekende en nog steeds goedkope transceiver, die bovenal zeer stabiel is door het gebruik van het FET-VFO.PA0RYS.
