Grounplane voor 145 MHz

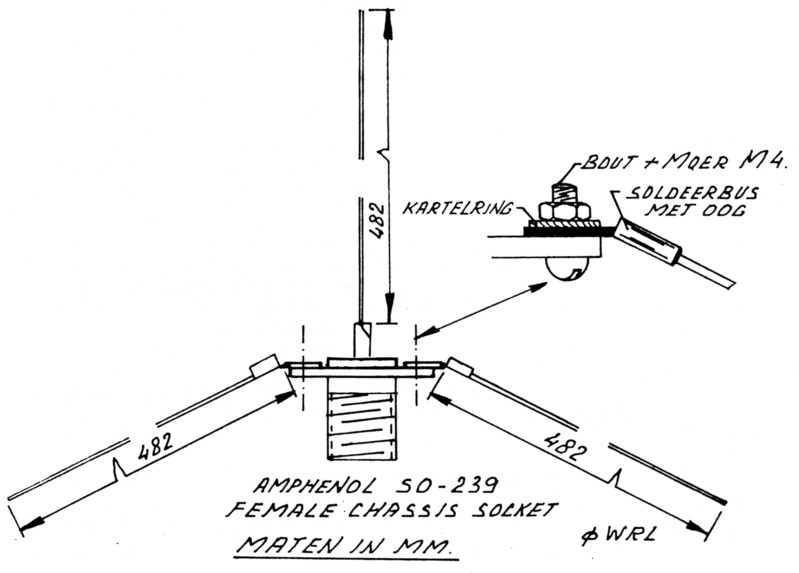

Een door mij gebruikte mobiel-antenne voor 145 MHz is de groundplane. Het idee kreeg ik van VK3AKN. De tekening spreekt verder voor zichzelf.
De lengte van de radialen en de straler is 48,2 cm. Het materiaal is koper hardsoldeer draad 2 mm ø. De aanpassing op een 72 Ohm coaxkabel vindt plaats door de radialen 45° neer te buigen uit horizontale toestand. Voor 50 Ohm kabel ongeveer 100. We nemen een SWR-brug op in de coaxkabel en buigen zolang tot de SWR 1 :1 is. Het aantal radialen is zoveel mogelijk dock moet minimaal uit 3 bestaan.
Dan, PA0AKN.
