Verbeteringen aan de TS 510

Toen ik in het bezit kwam van de TS 510, ben ik eens gaan zoeken of er iets geschreven was hoe men deze transceiver (toch) nog kon verbeteren. Na enig zoeken vond ik bovenstaand artikel in het Septembernummer 1972 van Electron. Aan de hand hiervan kreeg ik Been grote verheteringen met vervanging van diverse buizen, uitgezonderd de 6JK6's, die ik nog steeds niet te pakken heb kunnen krijgen en daar schijnt volgens zeggen de grootste verbeteringen in te zitten. (Als het lukt heb ik ze binnenkort tegen "Amateurprijzen".) Over veel dingen valt te twisten, maar over ongewenste mengprodukten niet. Kennelijk was de fabrikant ook al achter dit euvel gekomen want de TS 515 werd gelijk verbeterd (zie schema).

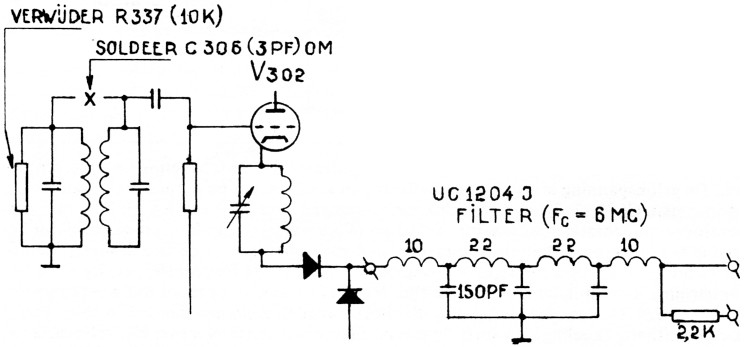

Fig. 1
Fig. 1.

  1. Maak het filter volgens schema en zet het op de mixer-unit van het VFO.
  2. Als de meter t.g.v. deze modificatie niet correct meer werkt, worden de volgende veranderingen aanbevolen:
    1. Regel VR 301 opnieuw af.
    2. Mocht bovenstaande handeling de gevoeligheid van de S-meter niet verbeteren, verwijder C306 (3 pF) van de primaire en soldeer hem aan de secondaire zijde, verwijder R337 (10 k) en regel L303 opnieuw af.

Arie Buurman, PA0ABU.
