Testprobe voor "snuffel" werk
Bij het afregelen of opsporen van HF fouten is een HF detectieprobe eigenlijk een onmisbaar stukje instrumentarium.

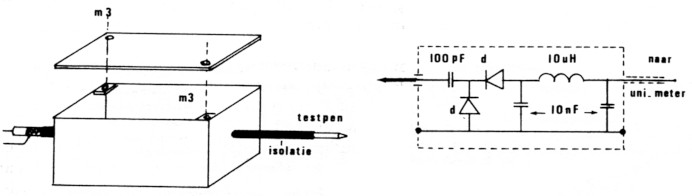

Het is heel eenvoudig gemaakt. Het schema'tje spreekt wel voor zichzelf en de behuizing heb ik gemaakt van printplaat waar ik een klein bakje van 10×10×40 heb gemaakt. Aan;de ene zijde van het bakje zit een testpen en aan de andere zijde komt er een lengte dun coaxkabel uit (pick-up snoer voldoet uitstekend).
Met de testpen wordt het HF opgepikt van het te meten punt en de gelijkgerichte spanning gaat via het kabeltje naar de uni-meter. Afhankelijk van het laagste bereik van uw meter kunt u met deze probe tot zeer lage HF niveaus meten.
De gebruikte dioden dienen natuurlijk geschikt te zijn voor de hoogste HF frequentie die u wilt meten. In het algemeen voldoen hier het beste de z.g. "puntcontact dioden. Ik laat u ook nog zien hoe het bakje er bij mij uitziet. Het zal u wel duidelijk zijn.
PA0VJB.
Naschrift van de redaktie:
Jan, het loont beslist de moeite eens een oude, niet te dunne ballpoint ter hand te nemen. Hij behoeft niet meer te schrijven, want we hebben uitsluitend het omhulsel en de metalen punt maar nodig. Gezien de afmetingen en het aantal der componenten in deze schakeling is het zonder meer mogelijk deze in het binnenste van de pen te frutselen. De metalen punt duet hier dienst als testpen. Door het formaat van de pen is het nu veel makkelijker diep in de bedrading te meten, wat in jouw ontwerp slechts kan bij de gratie van de lengte van de test pen. Probeer het maar eens! PA0PRT.
