FET voltmeter voor gelijkstroom
Met de hier beschreven schakeling hebt u een mooie uitbreiding van uw meetapparatuur. In plaats van de gebruikte milliamperemeter kan men ook de universeelmeter in het circuit schakelen.

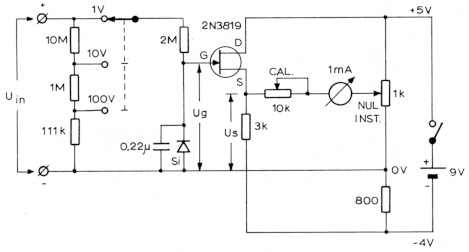

Hieronder ziet u het schema van de FET voltmeter:
De schakeling bestaat uit de volgende delen:
- een spanningsdeler voor 3 bereiken
- een source-volger
- een milliamperemeter (of unimeter) met voorschakelweerstand
- een spanningsdeler-nulstellingscircuit
- een batterij van 9 volt
Door de spanningsdeler van 1 k en 800 ohm is een voedingssysteem ontstaan, waarbij +5 volt en -4 volt de voedingsspanningen zijn ten opzichte van de nullijn. De source-volger is nu tussen +5 volt en -4 volt aangesloten.
Stel dat er op de ingang geen spanning wordt aangesloten, dat is Ug = 0 volt.
De source ligt echter via 3 k aan -4 volt, zodat de FET stroom trekt. Bij de 2N3819 zal deze stroom aan de orde van 2 mA liggen, zodat over de sourceweerstand een spanning valt van 6 volt. Uitgaande van -4 volt zal op de source +2 volt ten opzichte van de nullijn komen te staan. Dus'Us is +2 volt en Ugs = -2 volt.
De nulinstellingspotmeter van 1 k wordt zodanig ingesteld, dat het potentiaal op de Loper gelijk is aan het potentiaal op de source, n.l. +2 volt. De meter zal dan op nul komen te staan.
Het ijken van de meter
Zet de bereikschakelaar in de stand 1 volt en zet een spanning van +1 volt op de ingangsklemmen. Hierdoor zal Us met bijna 1 volt stijgen en de meter slaat uit.
Stel met behulp van de 10 k potmeter CAL. de meteruitslag in op 1 mA.
Hiermede is de schakeling gecalibreerd.
Algemeen
De ingangsweerstand van deze schakeling is 11 megohm, wat overeenkomt met een buisvoltmeter.
De diode dient ter beveiliging als men per ongeluk de ingangsspanning verkeerd om aansluit.
De condensator dient ervoor om eventueel aanwezige wisselspanningscomponenten kort te sluiten.
Hopende hiermede een welkome aanvulling voor de meetapparatuur in de shack te hebben gegeven, wens ik u allemaal een paar uurtjes gezellig knutselen toe.
De groeten van Frans, PE1BUM.
