AFSK-oscillator met slechts een IC
Onder dezelfde titel verscheen in CQ-PA nr. 5 van 1976 een artikel van PA0TAS. Omdat de schakeling destijds zeer uitvoerig uit de doeken is gedaan gaan we niet gedetailleerd meer in op het hoe en waarom maar beperken we ons tot een summiere beschrijving.
Ten opzichte van het oorspronkelijke verhaal zijn enkele veranderingen aangebracht.
Het allergrootste voordeel van deze AFSK-oscillator is de minimale toepassing van onderdelen waardoor de nabouw wel zeer eenvoudig is geworden. Dit is mogelijk door de toepassing van een IC type XR2206, die vandaag de dag wat beter betaalbaar is geworden. Naast het eerstgenoemde voordeel heeft de schakeling nog een aantal andere aantrekkelijke eigenschappen t.w.:
- zeer grote stabiliteit
- minder dan 1% vervorming
- sinusvormig uitgangssignaal
- hoge temperatuur-stabiliteit
- functioneert tussen 10 en 26 volt
- onafhankelijk van voedingsspanning-veranderingen
- mark en space onafhankelijk instelbaar
- uitgangsspanning 3 volt over 600 ohm

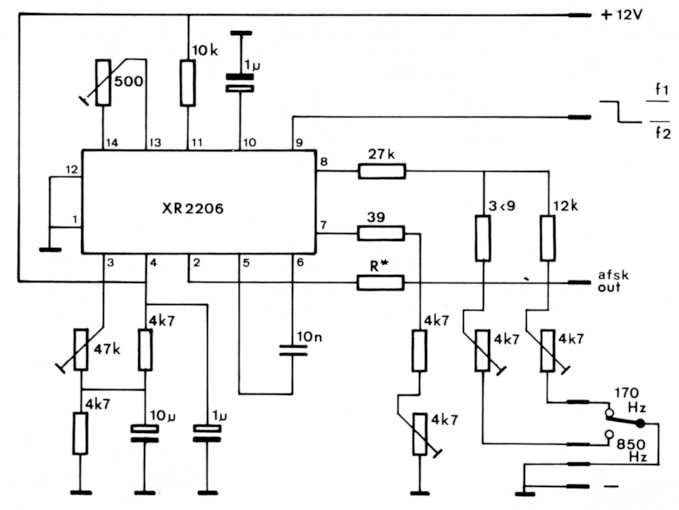

Bij de hier gekozen opzet bedraagt de voedingsspanning 12 volt. Het schema last zien dat middels een keuzeschakelaar gekozen kan worden tussen 170 en 850 Hz shift. Proefondervindelijk werd vastgesteld dat het bij deze opzet geen 'must' is hier relatief kostbare meerslagen potmeters toe te passen. De trimpots van 4k7 verschaffen een voldoende nauwkeurig regelbereik.
Bouw

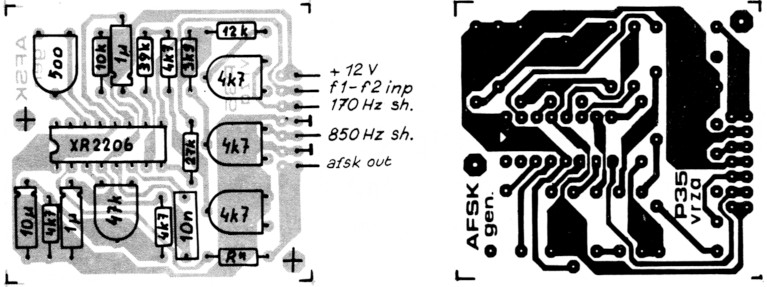

De schakeling is ondergebracht op een printje van ca 50 × 50 mm. Na het boren worden de componenten aangebracht waarbij er even op moet worden gelet dat IC en elco's in de juiste stand geplaatst worden. De condensator van 10 nF moet van behoorlijke kwaliteit zijn; het type MKM van Siemens voldoet hier b.v. uitstekend.
Voor het overige valt over de bouw niets op te merken.
Afregeling
Op pin 11 van het IC kan een counter worden aangesloten voor het meten en inregelen van de mark en space frequentie. Met de potmeter van 500 ohm (pin 13 en 14) wordt een gave sinusvorm ingesteld; een scope wordt daartoe met de uitgang van de oscillator verbonden.
Met de potmeter van 47k welke verbonden is met pin 3 kan de amplitude van het uitgangssignaal worden ingesteld tot ongeveer 3 volt.
| Shift | Mark | Space |
|---|---|---|
| 170 Hz | 2125 Hz | 2295 Hz |
| 850 Hz | 2125 Hz | 2975 Hz |
