Eerste MARC-apparatuur
In de Telegraaf van enkele dagen geleden stond te lezen dat PTT boos is omdat bepaalde bedrijven en winkels al goedgekeurde MARC apparatuur aan het publiek zouden verkopen. Hier en daar zouden partijen MARC-doosjes zelfs al in beslag zijn genomen!
Nu keek uw redakteur van dit bericht niet op omdat hij ruim veertien dagen eerder in een Amsterdams etablissement voor zo'n twee honderd vijf en twintig gulden per stuk deze dingen van de hand zag gaan. Dat gebeurde heel openlijk en zonder het predikaat 'stiekum'!
Het pikante van de zaak is, dat PTT plotsklaps boos zou zijn. Hoe kan een overheidsdienst die jarenlang heeft toegelaten dat AM en SSB bakjes vrijelijk verkocht werden, die jarenlang heeft toegelaten dat er op 27 MHz ongestraft werd gepiraat en die ongetwijfeld in de toekomst toe zal laten dat de zogeheten nabrandertjes verkocht en gebruikt gaan worden nu om zo'n futiliteit boos zijn? Nu het dan binnenkort allemaal mag en onze overheid de miljoentjes (aan BTW en machtigingsgelden) zal gaan opstrijken is het ronduitgezegd kinderachtig om plotsklaps een bezwerend overheidsvingertje op te steken.
Maar goed, nette licentiehouder die we nu eenmaal zijn besloten we het aanbod van het MARC-doosje maar af te slaan en maar tot 3 maart te wachten als we met alle geweld naar FM willen luisteren op 27 MHz. Maar omdat we, omwille van de CQ-PA lezer, nieuwsgierig zijn hebben we wel een blik op het inwendige geworpen en presenteren we onderstaand een oppervlakkige beschrijving aan de hand van het hierbij afgedrukte schema.
Het zend-ontvangertje is van het type CB-2000 van het fabrikaat Hy-com. In het instructieboekje staat dat het apparaat speciaal voor Nederland ontwikkeld is; in de piepschuim verpakking bevindt zich een bevestigingsbeugel voor de montage onder het dash-board van de auto.
Het netjes afgewerkte kastje van de CB-2000 bevat een 22 kanalen PLL-synthesizer zodat geen kristallen benodigd zijn. Naast de kanalenschakelaar vinden we op het frontje een volumeregelaar, een squelchknop, een hoge/lage tonen schakelaar (!) en een metertje dat dienst doet als S-meter en relatieve output-meter. Op de achterzijde bevindt zich naast de spanningsplug en antenne-aansluiting een externe speaker aansluiting.
Enkele cijfers uit het bijbehorende instructieboekje: Gevoeligheid voor 20 dB signaal/ruisverhouding 0,5 µV, nevenkanaal onderdrukking 60 dB, spiegel onderdrukking 55 dB en onderdrukking van omgevingstoring (?) 45 dB.
Voor wat betreft de zender zegt het boekje dat deze inderdaad 500 mW vermogen heeft, de ongewenste uitstraling beter is dan 81 dB onderdrukt en de frequentiezwaai 1250 Hz bedraagt voor 20 mV input.

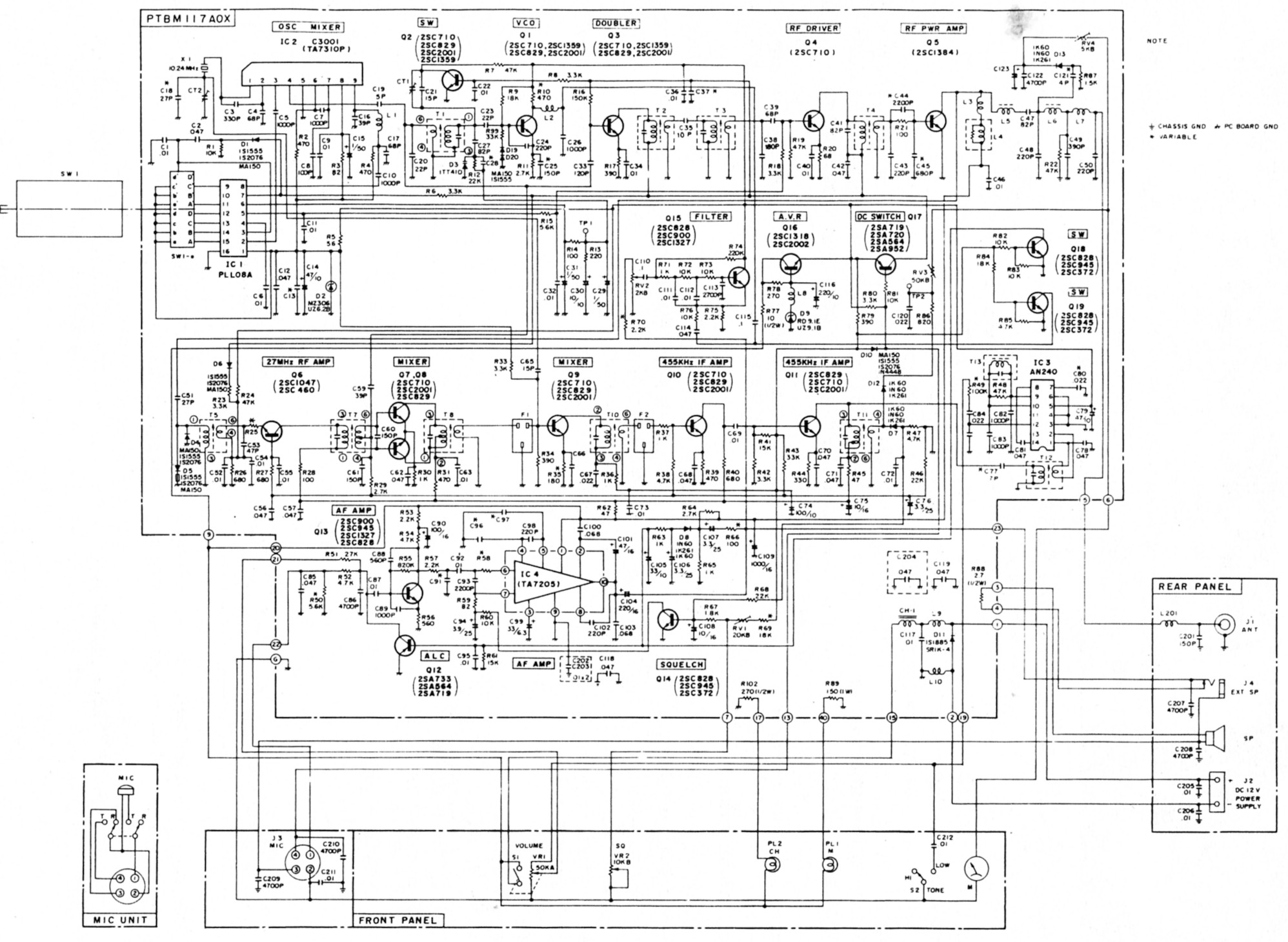

Het schema last een vijftal IC's zien, zo'n twintig transistoren en ongeveer eenzelfde aantal dioden. De schakeling is, voorzover te beoordelen, conventioneel waarbij opvalt dat op diverse plaatsen nog steeds discrete componenten zijn toegepast in plaats van integrated circuits.
Wat ons vanzelfsprekend het meest opvalt is de lage prijs in vergelijking tot b.v. twee meter apparatuur. Toch is dat geen eerlijke vergelijking. In de allereerste plaats ontbreken de 10 watt eindtorren die wij gewend zijn en in de tweede plaats kan 27 MHz apparatuur af met een MF van 455 kHz met de daarbij behorende goedkope filtertjes.
Over het gebruik van de goedgekeurde MARC-apparatuur valt nog niet veel te zeggen; in weerwil van de voorverkoop bespeurde uw redakteur nog geen FM-gemoduleerde signalen op de daarvoor aangewezen kanalen. Toch waren de FM-signalen door wat AM-piraatjes al bespeurd want hun commentaar luidde dat ze het maar bar slecht verstaanbaar vonden, hetgeen niet zo verwonderlijk is als je niet de mogelijkheid hebt op de flank van het signaal of te stemmen!
