Een zeer eenvoudige kristaloven
Als temperatuuropnemer dient een siliciumdiode. Deze diode is in een der takken van een brug van Wheatstone geschakeld. De brug wordt gevoed met 12 volt.

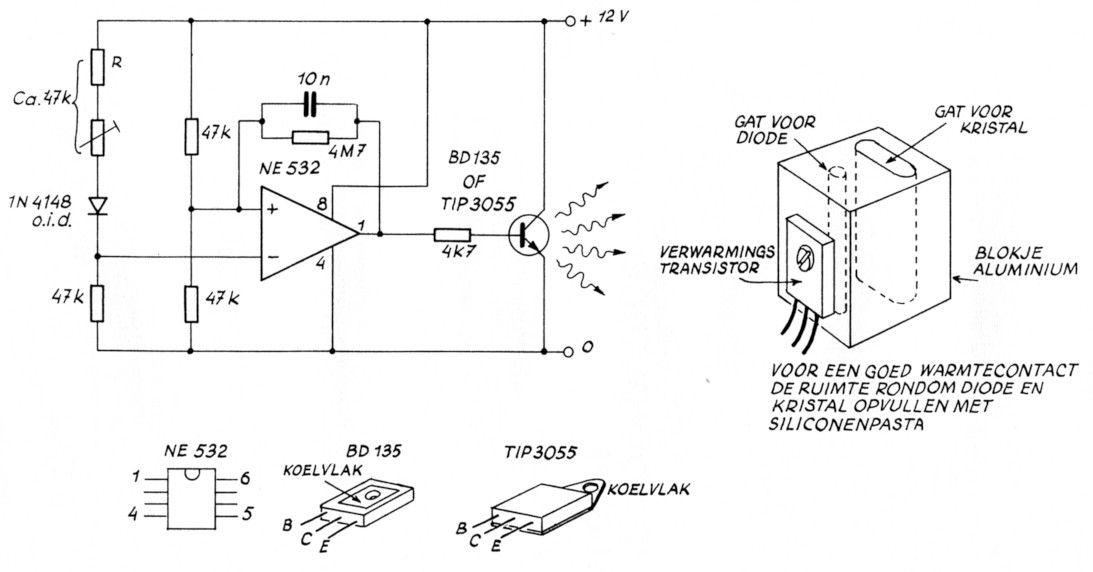

De 'meter aansluitingen' van de brug gaan naar een operationele versterker (type NE532) die de verschilspanning van de brug versterkt en een verwarmingstransistor stuurt. Zie fig. 1. De potmeter wordt zodanig ingesteld dat de verwarmingstransistor wordt ingeschakeld als de temperatuur onder 70° C daalt. In dat geval (b.v. bij 65° C) is de weerstand van de diode plus de serieschakeling van de potmeter en de vaste weerstand R groter dan 47k, zodat de + ingang van de NE532 positief is t.o.v. de - ingang. Hierdoor zal de uitgang van de NE532 'hoog' zijn, zodat de verwarmingstransistor zal geleiden.
Fig. 1.
Hierdoor wordt in zeer korte tijd de verwarmingstransistor heet en stookt het aluminium blokje flunk op. Op het moment dat de temperatuur van het geheel 70° C wordt is de weer-stand van de diode zoveel afgenomen dat de spanning op de + ingang van de NE532 negatief wordt t.o.v. de - ingang. De uitgang van de NE 532 gaat naar hierbij geholpen door de terugkoppelweerstand van 4M7, die het proces zeer abrupt laat verlopen zodat de verwarmingstransistor in een klap wordt uitgeschakeld.
Als de temperatuur lets gedaald is herhaalt het spelletje zich weer. Door de combinatie van de 4M7 weerstand en de 47k brugweerstanden ontstaat er een hysterese, die ervoor zorgt dat de schakeling niet voortdurend staat te 'aarzelen' tussen wel- en niet-geleiden. De condensator van 10 nF onderdrukt eventuele oscilleerneigingen van de schakeling. Het oventje dat in de Pier is ingebouwd bereikt de 70° C reeds enkele minuten na inschakelen van de voedingsspanning. Daarna blijft de temperatuur prachtig constant.
Nog een enkel woord over de stroom die de voeding moot leveren. Teneinde te voorkomen dat het voedingsapparaat wordt opgeblazen op hetzelfde moment dat de verwarmingstransistor wordt ingeschakeld moet de voeding zijn voorzien van een stroombegrenzing van 1 Ampere.
PA0HKZ.
