Een handige methode om kabelweerstanden te meten

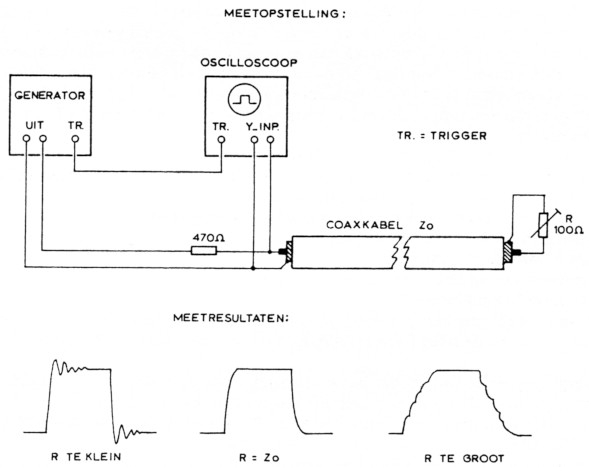

De truc staat ook in diverse boeken, maar bij het uitproberen bleek dat de frequentie omhoog moest om een goede echo te verkrijgen. Je kunt de kabelimpedantie tot op 5 ohm na schatten, zodat de meetuitkomst in de meeste gevallen bruikbaar is. Kabels zijn altijd 52, 72 of 95 ohm en het verschil is duidelijk te meten met de beschreven metingen. Het schema spreekt voor zich.
Nodig zijn een blokgolfgenerator en een oscilloscoop. Maak de frequentie 100 kHz en stel R zo in dat de blokgolf niet meer door de gereflecteerde golven vervormd wordt. Nu is R gelijk aan Zo, de karakteristieke impedantie. Neem R voorzichtig los en meet met een universeelmeter de weerstand. De golfvormen die men ziet, zien er ongeveer uit als de tekeningetjes. De minimum lengte van de kabel is ongeveer 40 meter, bij kortere kabels moet de frequentie omhoog. Als blokgolfgenerator werd een TTL oscillator met een 7400 gebruikt.
PE1CUX.
