Toelichting op de raamantenne
Elektrische en magnetische velden
Een zender straalt twee vormen van energie uit, nl. elektrische en magnetische. Deze twee energievormen manifesteren zich door velden. De sterkte van een veld is een maat voor de hoeveelheid erin opgeslagen energie.
Wanneer een elektrisch en een magnetisch veld loodrecht op elkaar staan wat betreft hun richting, kan de kombinatie elektrischmagnetisch veld zich voortplanten.

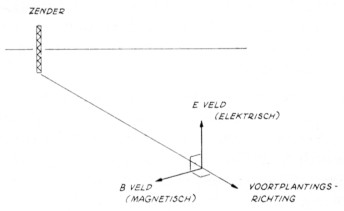

Dit is het geval bij een zendantenne (zie figuur 3).
Fig. 3.
Er kan nu energie worden onttrokken aan dit elektro-magnetisch veld of door het elektrische veld op te vangen, of het magnetische, of beide.
Werking van de raamantenne
Een raamantenne reageert op het magnetisch veld. Immers, een raamantenne is in feite niet anders dan een grote spoel. De in een spoel opgewekte induktiespanning is afhankelijk van het aantal windingen, de doorsnede van de spoel en de sterkte van het magnetisch veld. Dit laatste dient iets verder uitgeplozen te worden:

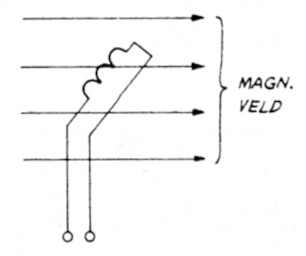

In feite gaat het om de magnetische veldsterkte die loodrecht staat op de doorsnede van de spoel. Men zegt ook wel "de door de spoel omvatte magnetische veldlijnen". Stel: er is een magnetisch (tijdsafhankelijk) veld in een bepaalde richting, waarin een spoel zich bevindt (zie figuur 4).
Fig. 4.

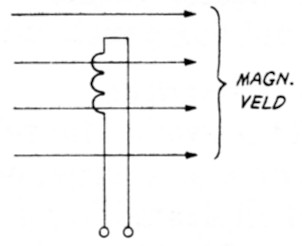

Van het aanwezige veld wordt door de spoel slechts een gedeelte "omvat". In figuur 5 is de spoel zo gedraaid, dat er geen enkele veldlijn omvat wordt.
Fig. 5.

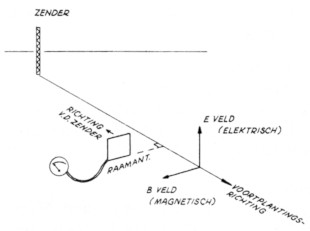

De opgewekte spanning in de spoel is dus NUL. Ms een raamantenne dus zodanig wordt gedraaid, dat de magnetische veldlijnen van een zender in het vlak van het raam liggen wordt door deze antenne geen signaal afgegeven (zie figuur 6).
Fig. 6.
PA0WOW.
