Ervaringen met de ombouw van een marc-set
In dit artikel beschrijft PE1DWO zijn ervaringen met de ombouw van een MARC-setje volgens CQ-PA 16 en 17 van 1983 (zie ook nr. 23/1983).
Het locken van de PLL
Bij het afregelen van de ontvanger bemerkte ik dat de PLL niet wilde locken. Door C19 = 5 pF te veranderen in 10 pF was dit probleem opgelost.
Het afregelen van het zend- en ontvangstkristal
Het afregelen van het zendkristal (11,3825 MHz) en het ontvangstkristal (12,525 MHz) gebeurt met respektievelijk C11 en C10 van P-60.
Het bleek echter dat ik de beide trimmers op max. kapaciteit moest instellen en dan nog net niet de frequentie haalde.
Door C9 en C8 van 10 pF naar 18 pF te veranderen was dit probleem opgelost.
Het afregelen van de 10,240 MHz oscillator
Het afregelen van de 10,240 MHz oscillator gebeurt met C4 van P-60.
C4 moest echter op min. kapaciteit gedraaid worden en dan nog haalde ik de frequentie niet.
Door C3 van P-60 (33 pF) te vervangen door een kondensator van 5 pF was dit probleem opgelost.
De squelch-ingang van de scanner
In het artikel waar de scanner en digitale uitlezing beschreven wordt staat nergens vermeld op welk punt van de transceiver de squelch-ingang van de scanner aangesloten moet worden.
Dit kan niet rechtstreeks op de squelchpotmeter van de transceiver (punt 7 op de transceiverprint).

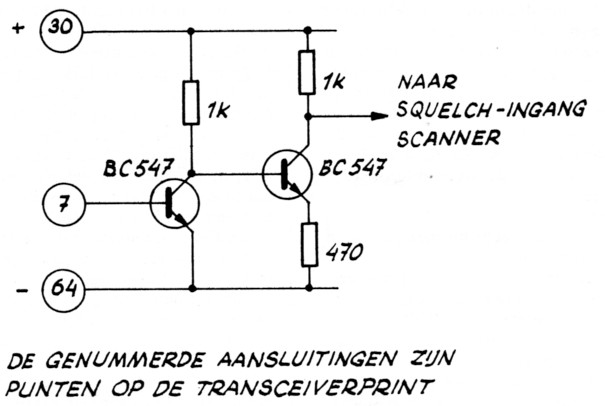

Door de schakeling van figuur 1 tussen punt 7 op de transceiverprint en de squelch-ingang van de scanner te schakelen kan dit wel.
Fig. 1. Het schema van de koppeling tussen squelch-potmeter en squelch-ingang van de scanner.
Verder waren er geen problemen.
Het apparaat is nu geheel afgeregeld en werkt prima.

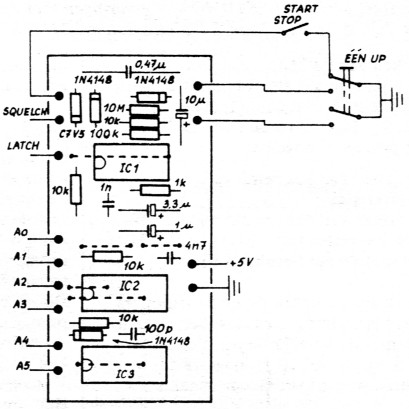

Fig. 2. Onderdelenopstelling P61A
Noot redaktie, PA0WAK
In de onderdelen-opstelling van printje P61A (CQ-PA 17/1983) staan bij enkele onderdelen foute waardes vermeld. Daarom is in figuur 2 de verbeterde tekening afgedrukt. Het schema bevatte overigens geen fouten!
Bij PA0VDO zijn nog enkele FND357 display's en komplete IC-sets (exkl. de Eprom) tegen gereduceerde prijs verkrijgbaar.
PE1DWO.
