Vertikale rondstraler voor twee meter
De rondstraler die het meest gemaakt wordt is de J-antenne. Voor het maken van deze antenne moeten we wel over het nodige gereedschap beschikken. Ook met simpele middelen kunnen we een zeer goede rondstraler maken met misschien nog wel een beter stralingsdiagram dan dat van de J-antenne.

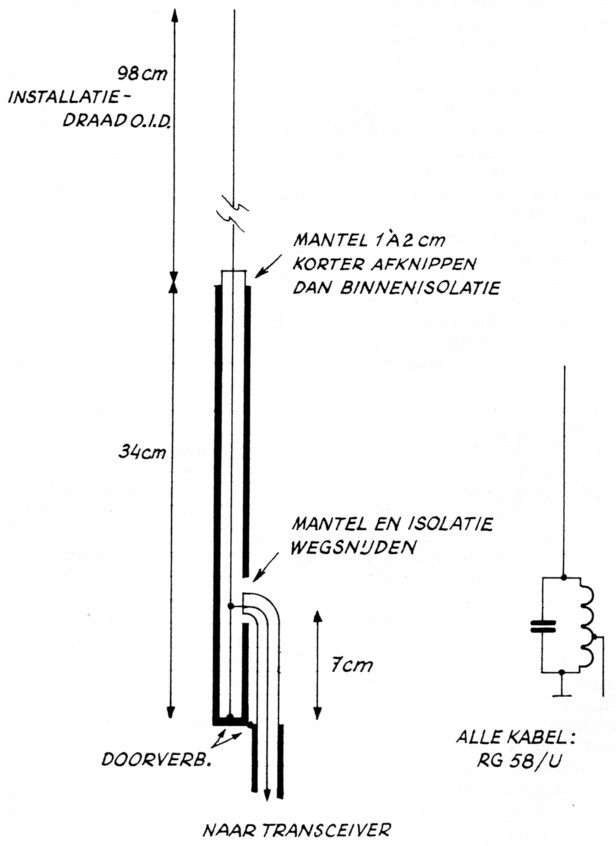

De antenne bestaat uit een ½λ straler welke wordt gevoed door een ¼λ coax aanpassingsstuk.
Aan de onderkant worden de binnenader en de ader van de coax doorverbonden. Op dit kortsluitpunt ontstaat hierdoor een stroommaximum en een spanningsminimum. De impedantie op dit punt is dus ongeveer nul. Aan de open kant van de coax aanpassing is de spanning maximaal en de stroom minimaal. Op dit punt is dus de impedantie oneindig hoog (ditzelfde geldt ook voor de uiteinden van de ½λ straler). Het stuk coax gedraagt zich als parallelkring. Hiervan weten we dat vlakbij de koude kant van de spoel de impedantie ongeveer 50 Ohm is. Het vervangingsschema van de antenne maakt het een en ander hopelijk wat duidelijker. Het punt waar de impedantie van het stuk kortgesloten coax 50 Ohm is bevindt zich 7 cm boven het kortsluitpunt. Hier wordt dus de antenne gevoed. De mantel van de voedingskabel wordt verbonden met het kortsluitpunt van de ¼λ stub.
Bij gebruik van RG58/u heb ik geen problemen ondervonden met lOW zendvermogen. Voor hogere vermogens lijkt het mij verstandiger een dikkere coax te gebruiken (b.v. RG213/u).
Voor de ½λ straler heb ik verzilverd koperdraad en installatiedraad gebruikt. Beide doen het even goed.
De beschreven konstruktie heb ik geschoven in een stuk van een holle glasfiberen hengel en het geheel natuurlijk waterdicht gemaakt.
Mochten er ondanks het elementaire karakter van deze antenne nog vragen zijn, dan ben ik gaarne bereid deze te beantwoorden.
Reinier v.d. Lee, PA3DJM.
