HB9CV-antenne voor de 10 meter band
In dit artikel wil ik een beschrijving geven van een HB9CV-antenne voor de HF-banden, die ikzelf at ongeveer 6 jaar met plezier gebruik. Voor de tien meter is hij vrij snel te maken vanwege z'n lengte (513, 477 cm en een boom van 132 cm). Voor een amateur die een beetje kan knutselen behoeft een dergelijke HB9CV-antenne geen enkel probleem te zijn. Ik krijg er nogal wat vragen over en daarom vindt u hier de konstruktieve bijzonderheden. Voor verdere technische gegevens zoals front-to-back verhoudingen, versterking in dB enz. verwijs ik naar de antenneboeken e.d.
| 10 m | 15 m | 20 m | ||
|---|---|---|---|---|
| Lengte straler (cm) | 477 | 642 | 960 | |
| Lengte reflektor | 513 | 695 | 1040 | |
| Lengte boom | 132 | 177 | 265 | |
| Match | A | 6 | 9 | 12 |
| L | 65 | 88 | 132 | |
| R | 71 | 96 | 143 | |
| 10 | 15 | 20 |
| 28.500 | 21.150 | 14.150 |
Bij de schrijver van het artikel is de uitvoering voor de tien meter band in gebruik en die heeft al heel wat stormen met sukses doorstaan.

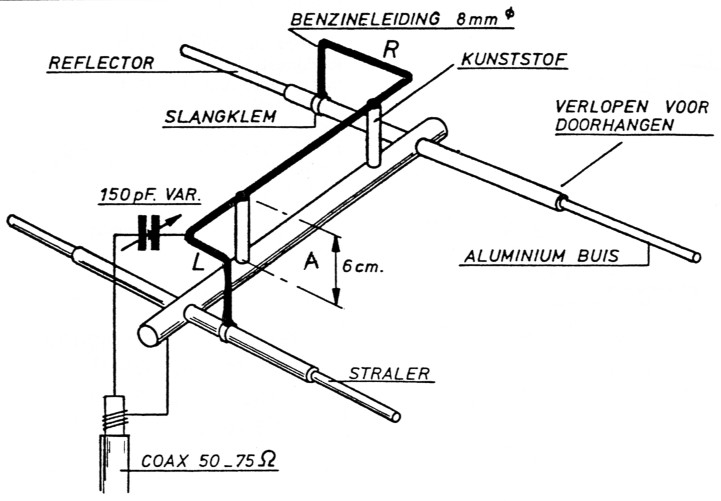

Bovenstaande tekening geeft de nodige bouwtechnische aanwijzingen. De maten van straler, reflektor en boom, alsmede de gegevens van de aanpassing (de maten A, L en R) zijn in een tabelletje bijeengebracht.
Iedere amateur kent de HB9CV wel van de VHF-banden, maar nog weinigen gebruiken deze antenne ook voor HF.
De maten van straler, reflektor en de lengte van de boom zijn in een apart tabelletje opgegeven, zodat ook degenen die een dergelijke antenne voor 15 resp. 20 meter willen ma-ken nu vooruit kunnen. Ook de gegevens van de aanpassing zijn in het tabelletje opgenomen.
Het geheel is van aluminium buis vervaardigd; de aanpassing is van koperen benzineleiding gemaakt.
De antenne staat bij mij op een mast van ongeveer 6 meter hoogte en is daarop bevestigd met een steigerklem. Die kunt u in de bouwwereld wel op de kop tikken, maar neem er dan een met twee bouten en moeren (19 mm). Dat is een fantastische manier van bevestigen!
Voor straler en reflektor gebruik ik 25 mm buis met daarin 'klem-pas' een stuk van 23 mm. Dat wordt met parkers vastgezet en de lassen worden gesmeerd met kunsthars. De uiteinden worden voorzien van plastic doppen; die zijn te koop in de ijzerhandel, ze worden gebruikt voor stoel- en trap-poten en in ons geval doen ze goede diensten als het waait, want dan kan soms een antenne hinderlijk fluiten.
De boom is gemaakt van 60 mm aluminium buis waarin gaten geboord zijn waardoorheen de elementen worden gestoken. Ook hier wordt een en ander vastgezet met parkerschroeven en afgewerkt met kunsthars. Voorin de boom, dus aan de kant van de straler, persen we een rond stuk hout. Dat is gemakkelijk, want daarop kunnen we een plastic doosje schroeven waarin de kondensator van 150 pF wordt ondergebracht. Onderin het doosje een gaatje maken om de C te tunen.
Voor het vastzetten van de benzineleiding op straler en reflektor gebruik ik slangklemmen. Aan deze klemmen kan de 8 mm benzineleiding worden gesoldeerd.
Het verdient aanbeveling om eerst, voor het vastsolderen van de binnenader van de coaxkabel in serie met de kondensator, met een krokodillenbek met maximum-punt te vinden met de kondensator half uitgedraaid om de beste SWR te verkrijgen.
Zet de hele antenne bij het afregelen op een keukentrapje, zodat je er makkelijk bij kunt en zorg dat er geen metalen delen in de buurt zijn.
Naar ik hoop beleven de nabouwers er in de toekomst net zo veel plezier van als ik in de afgelopen zes jaren.
PA0TAX.
