De montage van coaxconnectors
Vaak blijkt de coaxkonnektor er de oorzaak van te zijn, dat het ontvangst- en zendsignaal gestoord wordt. Het monteren van een BNC, PL 259 of een N-konnektor blijkt bij veel amateurs nog steeds een problematisch lets te zijn. In dit artikel wordt de montage van de diverse bij de amateur in gebruik zijnde konnektoren stap voor stap behandeld.
De PL 259
De PL 259 is geschikt voor RG-58/U en de dikkere kabels zoals RG-213 en H-100. De PL 259 is ook leverbaar zonder adaptor, deze is uitsluitend geschikt voor RG-58/U.
Een PL 259 monteren aan RG-58/U
Schuif de koppelring en de adaptor over de kabel, knip de kabel aan het uiteinde recht af en verwijder de buitenmantel over een lengte van 19 mm (zie fig. 1.1). Let op dat u niet in de afscherming snijdt. Haal over een lengte van 9 mm de gevlochten afscherming uit elkaar (fig. 1.2) en schuif de hele afscherming naar achteren over de kabel en de adaptor, vervolgens de isolatie van de binnenkern verwijderen over een lengte van 15 mm zonder deze te beschadigen (fig. 1.3). Draai de kabel met adaptor in het konnektorhuis en soldeer de binnenkern vast. Vervolgens soldeert u de afscherming door de gaatjes (fig. 1.4) aan het konnektorhuis vast. Draai de koppelring over het konnektorhuis.

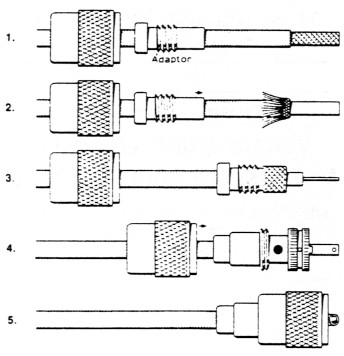

Fig. 1.
Een PL 259 monteren aan RG-213
Schuif de koppelring over de kabel en knip de kabel aan het uiteinde recht af. Verwijder de buitenmantel over een lengte van 29 mm (fig. 2.1). Haal over een lengte van 18 mm de afscherming weg en verwijder de isolatie van de binnenkern over een lengte van 16 mm (fig. 2.2). Draai vervolgens de kabel voorzichtig in het konnektorhuis tot deze goed vast zit en soldeer de binnenkern vast zonder de zaak onnodig te verhitten. Draai de koppelring over het konnektorhuis.

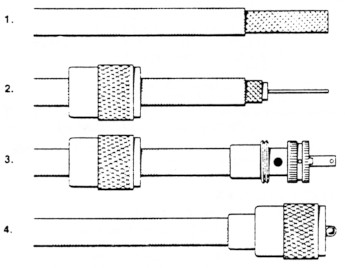

Fig. 2.
Een N-konnektor monteren aan RG-213
Knip de kabel aan het uiteinde recht af en verwijder de buitenmantel over een lengte van 9 mm (fig. 3.1). Schuif de klemmoer en de rubber druktule over de kabel (fig. 3.2) en haal de gevlochten afscherming uit elkaar. Schuif de metalen ring over de kabel tussen de afscherming en de isolatie van de kern (fig. 3.3) en verwijder de isolatie van de binnenkern over een lengte van 5½ mm zonder de kern te beschadigen. Schuif de achterste teflon isolator tegen de metalen ring en soldeer de kontaktstift zonder de zaak onnodig te verhitten (fig. 3.4). Plaats de voorste teflon isolator in het konnektorhuis en monteer de hele konnektor, zet alles goed vast met twee steeksleutels (fig. 3.5).

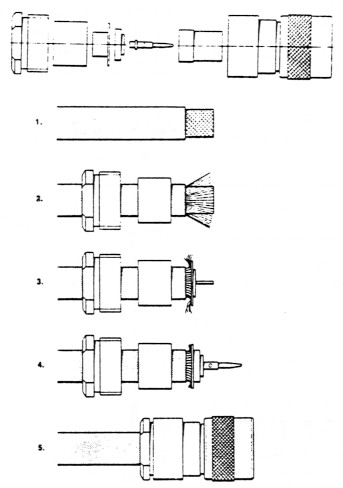

Fig. 3.
Een BNC monteren aan RG-58/U
Knip de kabel aan het uiteinde recht af en verwijder de buitenmantel over een lengte van 8 mm (fig. 4.1). Schuif de klemmoer en de rubber druktule over de kabel (fig. 4.2) en haal de gevlochten afscherming uit elkaar. Schuif de metalen ring over de kabel tussen de afscherming en de isolatie van de kern (fig. 4.3) en verwijder de isolatie van de binnenkern over een lengte van 8 mm. Schuif de achterste teflon isolator tegen de metalen ring en soldeer de kontaktstift zonder de zaak onnodig to verhitten (fig. 4.4). Plaats de voorste teflon isolator in het konnektorhuis en monteer de hele konnektor, zet alles goed vast met twee steeksleutels.

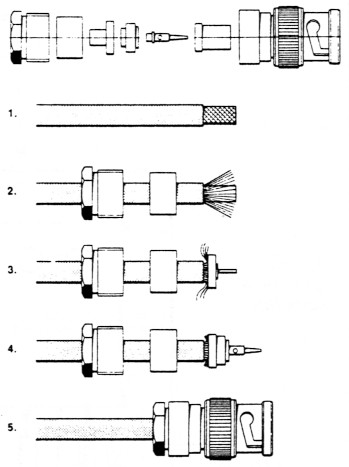

Fig. 4.
