De bazooka
Onder deze benaming figureert een in DXkringen bekende coax-antenne. Daar deze antenne zeer kompakt is en uitermate geschikt voor de HF-banden en zonder verdere hulpstukken kan worden toegepast is deze antenne goed geschikt om op vakantie te worden gebruikt. In feite vormt de antenne een verlenging van de coax-voedingskabel en kan overal worden gebruikt, ook als er geen bomen aanwezig zijn. Er is een ophangingspunt noodzakelijk om de afstralingshoek van 45 graden te bereiken, maar dat zal wel nooit een probleem zijn.
De Bazooka van HB9XY is van huffs uit breedbandig, dus geschikt voor zowel CW als SSB-gebruik zonder verdere aanpassing. De SWR-verhouding komt bij de juiste maten praktisch altijd op 1 : 1.1 of liever gezegd op nul uit, dus tuners en dergelijke zijn niet nodig. Dat is lets wat we allemaal graag willen, hi. Een tweede voordeel is dat er geen balun wordt gebruikt. De voeding vindt plaats met 50 Ohms coax en de antenne in het voedingspunt is ook 50 Ohms. Het enige nadeel is dat deze antenne slechts voor een enkele band geschikt is. Voor meerdere banden moeten dus andere antennes gemaakt worden.

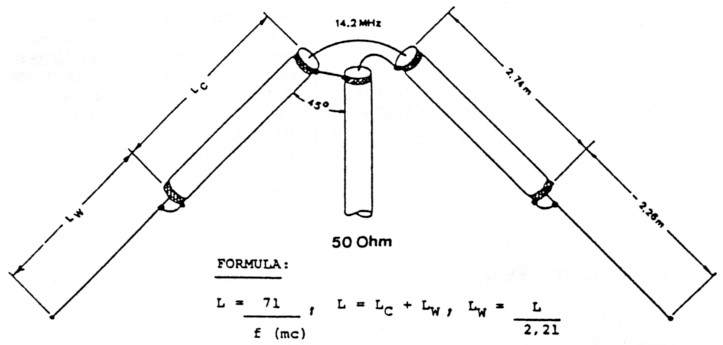

De tekening geeft weer de afmetingen voor de 14 Mhz-band, berekend voor de centrumfrequentie van 14,200 MHz. Voor alle andere frequenties kunnen eenvoudig de maten worden berekend, volgens de aangegeven formule. Voor het gemak staan de maten voor de bekende HF-banden reeds uitgerekend voor u beschikbaar. Wie een dergelijke antenne voor duurzaam gebruik wil ophangen, zal de coax-verbindingen moeten beschermen tegen de weersinvloeden d.m.v. PVC-doosjes of lets dergelijks. Anders wordt door het hemelwater de coax-kabel in no-time onbruikbaar. In het middelpunt zou een stukje epoxyplaat kunnen worden gebruikt voor de nodige verbindingen van de kabel op de antenne. In ieder geval het e.e.a. waterdicht maken, anders blijft er van de SWR-verhouding niets over.
Fig. 1.
Met een totale afspanhoek van 90° Levert deze antenne verbluffende resultaten op. In vergelijking met andere draadantennes 1 tot 3 dB winst.
Met het betere portable-werk op vakantielokatie gaat het niet om groot vermogen, dus de max. PEP is ons niet bekend. De gedragingen van de Bazooka komen overeen met die van inverted V of dipool antennes. Mocht u voor een komende vakantie nog zoekende zijn naar een antenne die het goed doet, dan is deze wellicht eens to proberen. Weinig problemen en weinig geld en altijd beter dan een draad met matchbox of werken met een balun.
| Band | Center | L | LC | LW |
|---|---|---|---|---|
| 80 | 3,600 | 19,72 | 10.80 | 8,92 |
| 40 | 7,050 | 10,07 | 5.52 | 4,55 |
| 20 | 14,100 | 5,03 | 2,76 | 2,27 |
| 15 | 21,100 | 3.36 | 1.84 | 1.52 |
Conversion:
1 Meter - 3,28 Feet
1 Centimeter = 0,3937 Inch
Construction
For QRP-operation made the coax-part including. the transmission-line with RG-58/U and for QRO you use the RG-8/U coax-cable.
The wire-radiators are 1,5mm PVC insulated CU-wire or AGw 15- or 16 in U.S.
HB9XY.
