Een brug te ver??
Bij het doorlezen van boeken/bladen etc. kom je wel eens dingen tegen welke je tot denken 'dwingen'.
Zo ook een verhandeling welke ging over de Brug van Wheatstone (fig. 1).
Fig. 1. "Gewone" brug.
Deze brug, welke gebruikt kan worden om b.v. onbekende weerstanden te meten, wordt normaal met gelijkspanning (batterij) gebruikt. Indien echter verliesvrije (lees inductievrije) weerstanden worden gebruikt, is er niets op tegen de brug op wisselspanning te zetten.
Als we wisselspanning vertalen als een wisselspanning met frequentie van 3,5 MHz of b.v. 28 MHz, dan zal de brug ook werken.
Als er gelijkspanning wordt gebruikt gelds de Wet van Ohm, d.w.z.:
U = I × R
Als we echter wisselspanning gebruiken, dan moeten we de Wet van Ohm voor wisselspanning gebruiken, d.w.z.:
U = i × Z
Hierbij is Z de impedantie (wisselstroomweerstand).
Zoals je weet is in de brug een bepaalde verhouding van de weerstanden geldig.
Als je nu R2 en R1 even groot gaat maken, dan wordt dit:
R4 = R3 of Z = R3
zodat door alleen R3 regelbaar te maken je de brug in balans kunt krijgen.
De werking is als volgt (fig. 2):
Fig. 2. De brug.
* PL of BNC chassisdeel.
Zet op A een zwak zendersignaal (100 mW tot 1 Watt) voor de frequentie waarvoor je de impedantie van de antenne en/of kabel wilt weten (b.v. 14 MHz).
Sluit nu op B de onbekende antenne en/of kabel aan.
Zet de schakelaar op het 500 Ohm bereik en regel deze tot de meter 'nul' aanwijst (dip). Lees op de bij de regelaar gemaakte (geijkte) schaal de impedantie van de antenne en/of kabel af.
(Het ijken kan gebeuren door enkele inductievrije weerstanden van diverse waarden aan te sluiten en overeenkomstig de waarden streepjes te zetten op de schaal.)
Indien de 100 Ohm regelaar gebruikt gaat worden is het in principe mogelijk nauwkeuriger te werken, maar dit hangt van de constructie af.

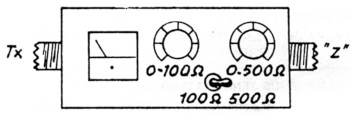

Fig. 3. Idee voor bouw, kastje Alu, L × B × H = 140 × 72 × 44 mm.
Het zal duidelijk zijn dat een apparaat van een dergelijke eenvoudige opzet niet in Ohms nauwkeurig werkt, maar het voldoet.
In deze opzet is het apparaat niet bruikbaar voor 144 MHz etc. vanwege interne bedradingsproblemen.
Maar er wordt over gedacht om dit te maken.
Kees, PA0CNR.
