Maak hem zelf, de HB9CV voor 2 meter
De HB9CV is een echte vossejacht- of vakantie-antenne. De 2 meter uitvoering heeft redelijke afmetingen en is dus eenvoudig mee te nemen.
De antenne bestaat uit de volgende onderdelen:
Straler 96 cm rond verenstaal
Reflector 103 cm rond verenstaal
Boom 26 cm waterleiding pijp 12 mm rond, koper
T-stuk 12 mm inwendig, koper
Stub 55 cm staal ± 1,5 tot 2 mm rond
Trimmer 40 pF Philips (oude toltrimmer!!)
Afstandblokje kunststof
Chassisdeel Amphenol S0239
Montage
Zaag de boom in 2 gelijke stukken en steek deze in het T-stuk.
Teken de gaatjes af op de boom waar de straler en de reflector komen.
De hart tot hart afstand moet 25 cm zijn, boor nu deze gaatjes.
Monteer nu de straler en de reflector. Soldeer deze vast aan de boom.
Richt nu de beide elementen uit door middel van draaien aan de boomdelen en soldeer de boomdelen vast in het T-stuk.

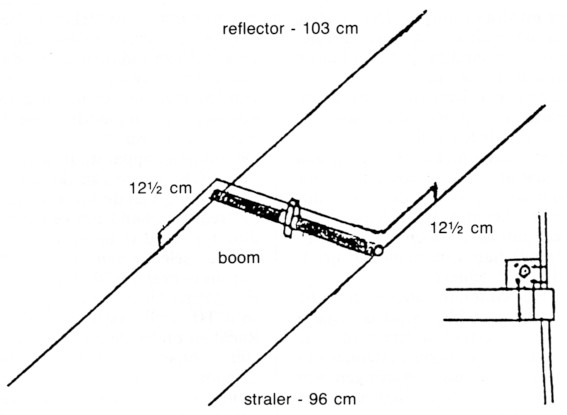

Buig nu de stub volgens tekening op maat en plaats de stub 1,5 tot 2 cm boven de antenne. Soldeer de stub nu vast op de straler en de reflector. Monteer een kunststof blokje tussen het T-stuk en de stub.
Steek volgens de tekening 4 koperdraadjes en soldeer deze vast aan de straler en de boom. Voorkom dat het chassisdeel te warm wordt, draai er zonodig een PL259 plug in om zakken' van de middenpen te voorkomen. Monteer als laatste de trimmer, met de koude kant aan de stub en de bete kant aan de middenpen van het chassisdeel.
Sluit nu een zender en een SW R meter aan en regel de trimmer af op minimum reflectie.
Godfried, PD0DDR.
