Verbetering bij spanningsverdubbeling
Spanningsverdubbelingschakelingen in de conventionele vorm (fig. 1) geven de algemeen bekende golfvorm bij de uitgangsspanning Udc.

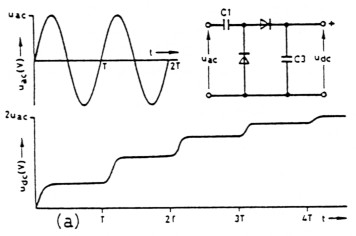

Fig. 1. Conventionele spanningsverdubbelingsschakeling.
Door middel van de gemodificeerde schakeling (fig. 2) van Th. Gipser wordt bereikt dat de voile uitgangsspanning reeds binnen een 50 Hz periode wordt bereikt.

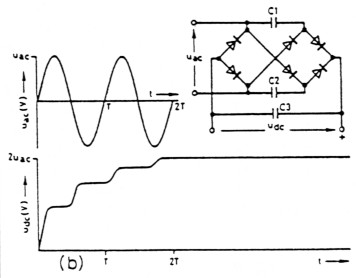

Fig. 2. Verbeterde uitvoering d.m.v. bijschakelen meerdere dioden in brugschakeling volgens Th. Gipser.
Bij een aangenomen ingangsspanning van 240 V AC bedraagt de uitgangsspanning in onbelaste toestand 675 V DC.
