Inverted V antenne met een eenvoudige balanstuner

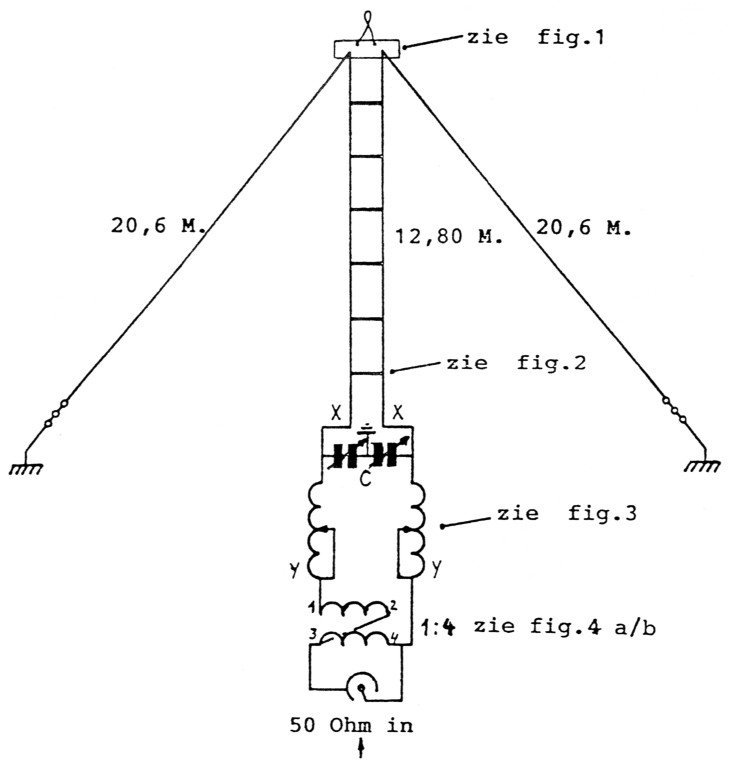

Dit geheel is eenvoudig te maken en is goedkoop, zelfs voor nog geen ƒ 50,-. Als u het schema van het geheel bekijkt lijkt het erg gecompliceerd, maar dit is niet zo. Ik heb dit geheel in een middag gemaakt, ook het op lengte knippen van de antenne, het zagen en boren van de spreiders, het maken van de balun 1:4, het rijgen van de kippeladder en het zagen van de isolatoren (uit perspexplaat 5 mm dik en 10 × 100 cm).

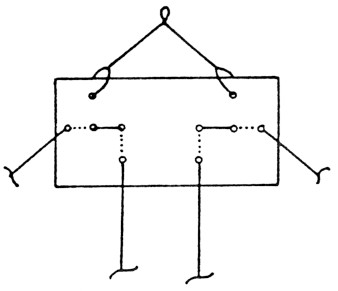

Fig. 1.
Fig. 2.
De tuner heb ik op een plankje geplaatst van 10 bij 20 cm en is 1 knops afstemming zoals u op het schema ziet. Wilt u echter meerbands-afstemming dan komt er een schakelaar bij met 2 moedercontacten en 5 standen. Ik werk met dit geheel alweer verschillende maanden en hem vergeleken op 80 meter met de Annecke tuner. (U wel bekend, een hele goede tuner - zo rond de ƒ 700,-.) Het verschil is het geld en het uiterlijk. Bij omwisseling merkte niemand het verschil. Als u dus de ruimte heeft voor deze inverted V antenne en niet zoveel geld wilt investeren, dan raad ik u aan eens met dit systeem te experimenteren.
De spoelen zijn twee stuks PVC pijp, 50 mm dikwandige pijp, met 29 windingen van zwart electro 220 V installatiedraad. De lengte van het draad is 5 meter. (U kunt ook 2 rolspoelen toepassen, HI.)
Deze tuner heb ik overgenomen uit een Canadees amateurblad. PA0SE - Reflecties - is ook op dit systeem in een blad gestuit, zie fig. 4 blz. 302 van Electron. Bij mij wilde de 50 Ohm balun niet goed werken in deze systeem tuner, dus probeerde ik een 1:4 balun en dat ging uitstekend. Op het techno-net e.e.a. ter orde gebracht met PA0SE, die zei dat de C te klein in capaciteit was.
De condensator bij mij is ±2 × 150 pF. De minimum capaciteit is ongeveer 20 pF. Heel nauwkeurig kan ik dit niet meten. De duo-C heeft een ruime plaatafstand, ±2,5 mm, geschikt voor hoge spanningen (hoge Z load aan de ingang van de openlijn). De vaste platen van de condensator liggen aan aarde, als ik deze losnam had ik TVI op mijn eigen TV. Het geheel is de moeite waard om er mee te experimenteren en eenvoudig en goedkoop te maken.

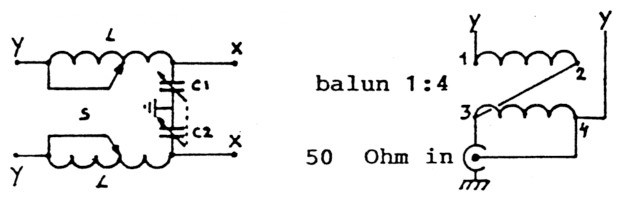

Fig. 3.
L op spoelvorm 5 cm ⌀ 8 cm bewikkeld = 5m draad Cl = C2 op 1 as (duo C 150 pF)
S kan schakelaar worden of krokedillen-klemmen voor aftakkingen andere banden.
Fig. 4a. Balun op ferrietstaaf 12 windingen strak tegen elkaar (min. 1,5 mm Cul)
Fig. 4b. Balun op paarse ringkern 12 windingen tenminste 1,5 mm Cul.
Nico, PA0UNT.
